Двигатели SOHC и DOHC: два против одного
Добрый день всем!)
Мы прекрасно знаем (и на других марках авто) есть два типа двигателя SOHC(ОHS) и DOHC. Вот и мне стало интересно что все таки луче?
Что такое SOHC и DOHC?
SOHC и DOHC — эти два различных типа газораспределительных механизма (ГРМ) двигателя внутреннего сгорания. Причем неважно, какого двигателя — и бензиновые, и дизельные моторы могут быть и SOHC, и DOHC.
SOHC. Этой аббревиатурой обозначается такая конструкция двигателя, в которой предусмотрен один распределительный вал, расположенный в головке блока цилиндров. SOHC — это Single OverHead Camshaft, или «одиночный верхний распределительный вал». Также можно встретить название OHC — Overhead Camshaft, или «верхний распределительный вал». OHC — то же самое, что и SOHC, данный термин появился еще в начале 1960-х годах прошлого века, и лишь после создания двигателей DOHC во избежание путаницы двигатели с одним распредвалом стали обозначать как SOHC.
DOHC. Это двигатель с двумя распределительными валами, расположенными в головке блока цилиндров. Аббревиатура DOHS означает Double OverHead Camshaft, или «двойной верхний распределительный вал».
То есть SOHC — это двигатель, в котором все клапаны приводятся в движение одним распредвалом, а DOHC — двигатель, в котором для привода клапанов используется сразу два распределительных вала. Обе конструкции начали применяться около полувека назад, и сегодня существует несколько разновидностей двигателей каждой из конструкций.
Двигатели SOHC и DOHC
Силовые установки с одним верхним распределительным валом пережили пик своей популярности еще в 60-х – 70-х годах прошлого века, однако они и в наше время устанавливаются на автомобили эконом-класса.
Существует три схемы, по которым реализуется ГРМ типа SOHC, они отличаются типом привода и расположением клапанов:
— Привод клапанов с помощью коромысел, которые толкаются кулачками распредвала. Клапаны расположены V-образно по обе стороны вала;
— Привод клапанов рычагами, которые, в свою очередь, толкаются кулачками распредвала. Клапаны расположены в ряд;
— Привод клапанов с помощью толкателей, которые расположены непосредственно под распредвалом. Клапаны расположены в ряд.
Схема с коромыслами проста. Коромысла насажены на ось, на которой могут свободно качаться. С одной стороны они упираются в стержни клапанов, с другой — в кулачки распредвала. При вращении вала коромысла толкаются кулачками, и передают эти движения клапанам, открывая их в нужные моменты (закрываются клапаны, как известно, под действием пружины).
Схема с рычагами во многом похожа на схему с коромыслами, однако ось качания рычага находится с одной из его сторон, а другой он нависает над стержнями клапанов. Распределительный вал находится примерно над серединой рычагов, толкая их своими кулачками. Эта схема широко использовалась на отечественных автомобилях, однако сейчас практически вышла из употребления.
Схема с толкателями до гениального проста и очевидна. Распределительный вал расположен непосредственно над клапанами, однако движение от кулачков вала к стержням клапанов передается через специальные толкатели — обычно это короткие цилиндры, которые установлены в промежутке между стержнем и кулачком.
В сущности, двигатели с двумя распределительными валами в головке блока цилиндров — это усовершенствованные двигатели SOHC с толкателями. Сегодня выделяют две разновидности моторов DOHC:
— Двигатели с двумя клапанами на цилиндр, впускные и выпускные клапаны расположены в два ряда, каждый из них приводится в движение своим распредвалом;
— Двигатели с четырьмя, шестью и большим количеством клапанов на цилиндр. Клапаны расположены в два ряда, которые приводятся в движение отдельным распределительным валом.
Как видно, основное отличие DOHC от SOHC заключается в том, что здесь впускные и выпускные клапаны открываются с помощью отдельного распределительного вала, расположенного непосредственно над одним рядом клапанов.
Именно двигатели DOHC в настоящее время получили наибольшее распространение, так как они обладают относительно простой конструкцией и большой мощностью при малом весе (то есть, имеют высокую энерговооруженность). Причем одинаково популярны моторы и с двумя клапанами на цилиндр, и с четырьмя.
Преимущества и недостатки SOHC и DOHC
Существование и широкое применение двигателей обеих конструкций говорит о том, что они имеют как преимущества, так и недостатки.
Большое преимущество моторов SOHC — простая конструкция и низкая стоимость. С другой стороны, они менее мощные, поэтому используются, преимущественно, на небольших легковых автомобилях. Однако разные схемы SOHC имеют свои достоинства и недостатки. Так, моторы с коромыслами легко поддаются регулировке, но при этом не обеспечивают высоких показателей мощности. Двигатели с рычагами создают много шума, да еще и не слишком надежны. А моторы с толкателями наиболее просты, но создают некоторые сложности с регулировками.
Преимущество двигателей DOHC заключается в том, что они позволяют более точно установить фазы ГРМ, а в случае четырех и более клапанов на цилиндр обеспечивают высокую мощность и обладают более высокой надежностью. Показатели мощности возрастают из-за лучшего перемешивания и сгорания топливно-воздушной смеси. А надежность повышается за счет того, что увеличение количества клапанов позволяет снизить массу каждого из них, а значит, клапаны могут двигаться быстрее, создавая меньше нагрузок на пружину и седло. Так что, как ни странно, кажущийся на первый взгляд более сложным двигатель DOHC на деле оказывается более простым и надежным.
Интересует ваше мнение для дальнейшей покупки Нового или Б/У авто. Как финансы позволят=)
Спасибо за внимание!)
SOHC i-VTEC — «одновальник» с интеллектом
Система i-VTEC в том виде, в котором она существует появилась не так давно, если не брать в расчет традиционный VTEC, который господствовал в мире моторов с 1989 по 2000 годы. Новая же система обзавелась дополнительным символом «i» и стала называться i-VTEC, подразумевая под этим символом наличие интелекта.
Принцип работы i-VTEC отдаленно напоминает традиционный VTEC. И все же «умный фазорегулятор» другой. О чем тут говорить, если даже i-VTEC в версиях SOHC и DOHC — системы функционирующие совершенно по-разному и конструктивно имеют гораздо больше различий, чем количество распределительных валов. Например, DOHC i-VTEC работает в паре с системой VTC, тогда как одновальный i-VTEC работает в одиночку. Кстати, в силу обширности темы сегодня мы будем обсуждать только SOHC i-VTEC. А «красноголовый двухвальник» оставим на потом.

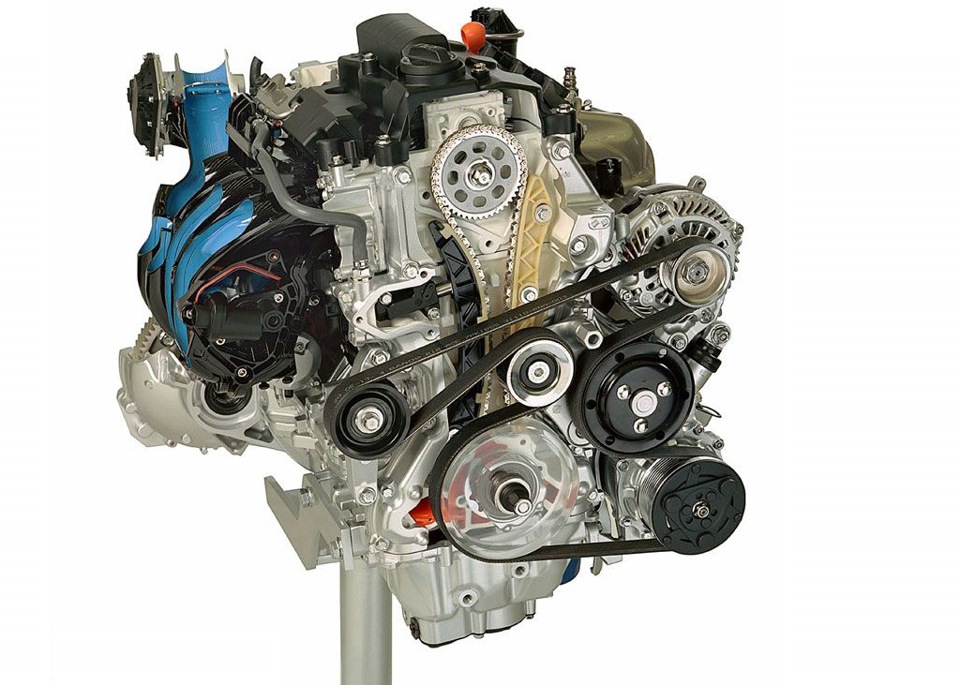

Все описанное в статье будет в большей степени касаться двигателей R-серии, в частности мотора R18A, который появился в 2006 году на Honda Civic и стал первым носителем новой системы SOHC i-VTEC.
Идея новой системы i-VTEC по-большому счету осталась верной старым принципам, но адаптирована к новым общемировым тенденциям — обеспечивать оптимальную отдачу двигателя в различных условиях, при любом стиле вождения и при максимально эффективном потреблении топлива. Чтобы этого достичь необходимо распределить основные технические показатели, такие как мощность и крутящий момент, в максимально широком диапазоне оборотов. Другими словами — объединить хороший крутящий момент на «низах» от большеобъемных моторов и высокую мощность на «верхах» от высокооборотного спортивного двигателя. Лет двадцать назад вам бы сказали, что это невозможно.
Принцип действия SOHC i-VTEC
Чтобы лучше понять принцип действия SOHC i-VTEC рассмотрим типичные ситуации. Спокойная езда по городу с пустым багажником и без пассажиров, плавные нажатия на педаль газа. В таком режиме обороты двигателя, как правило, не превышают порог в 2,5 – 3,5 тысяч оборотов в минуту, а усилия на педаль газа минимальны. На стандартных двигателях в таких ситуациях дроссельная заслонка находится почти в закрытом положении.
Дроссельная заслонка — элемент впускной системы, которая регулирует подачу воздуха в двигатель. Самым непосредственныи образом на дроссельную заслонку воздействует педаль газа. В зависимости от количества поступаемого воздуха, электронная система управления двигателем в нужной пропорции подает топливо для образования топливно-воздушной смеси. Чем сильнее нажимаете на педаль газа, тем шире открывается дроссельная заслонка (увеличивается поперечное сечение впускного канала), которая являлась препятствием для прохождения воздуха.
По идее, такое поведение дроссельной заслонки способствует экономии топлива — поступает меньше воздуха и соответственно компьютер уменьшает дозу подаваемого топлива. Однако это не совсем так. В такой ситуации дроссельная заслонка выступает в качестве силы сопротивления, препятствуя прохождению воздуха, когда этого требует рабочий процесс. Получается поршень, опускаясь в цилиндре вниз, должен всасывать топливно-воздушную смесь, затрачивая на это собственную энергию. Энергию, которая в конечном итоге должна была полностью попасть на колеса. Этот побочный эффект прозвали «насосными потерями».
Попытаемся взглянуть на это с практической точки зрения на примере системы SOHC i-VTEC. Ведь именно «игра» с подачей воздуха и устранение насосных потерь – «фишка» нового одновального i-VTEC.

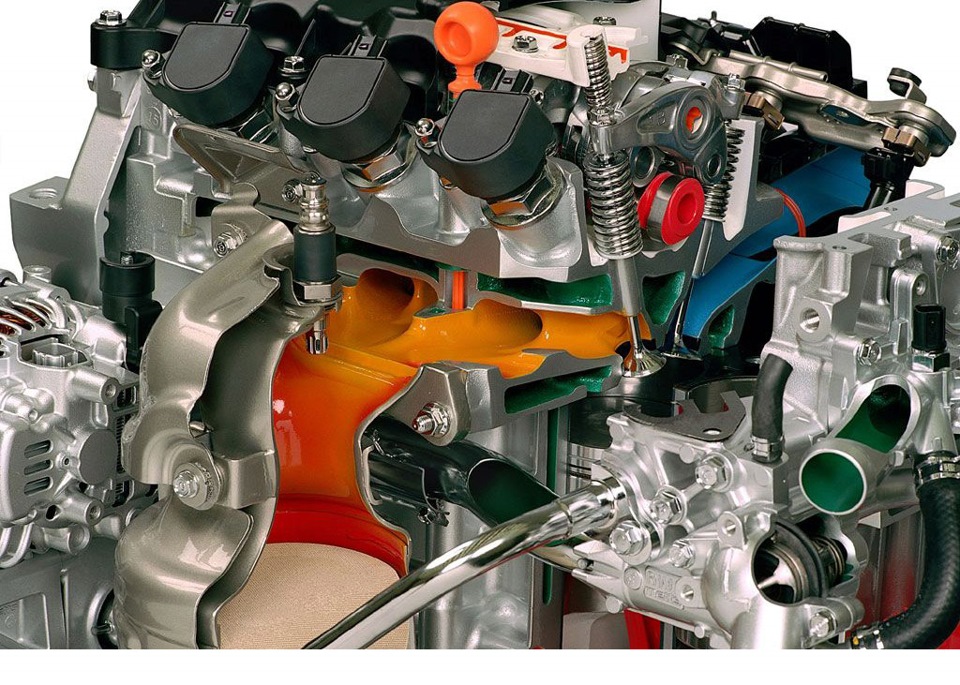

SOHC i-VTEC на двигателе R18A1
Удивительно, насколько гениальным и простым путем пошли инженеры Honda. Все что они сделали – оставили дроссельную заслонку широко открытой на низах, а регулировку подачи толивно-воздушной смеси доверили системе i-VTEC. На деле, разумеется, не все так просто.
Для начала запомним, что период, когда дроссельная заслонка полностью открыта, а на подачу воздуха действуют другие силы, и является рабочей зоной системы SOHC i-VTEC. Получается, что именно в этот период в впускную систему поступает чрезмерно много воздуха и соответственно в цилиндры много топливно-воздушной смеси? Так и есть.
Но смесь не сгорает, как вы, наверное, подумали. Фишка системы состоит в том, что один из двух впускных клапанов в цилиндре после фазы впуска закрывается значительно позже второго.
В стандартных двигателях на фазе впуска впускные клапаны открыты, поршень движется вниз к нижней мертвой точке (НМТ). Как только поршень достигает низшей мертвой точки впускные клапаны закрываются, а поршень, начиная фазу сжатия поднимается к верхней мертвой точке (ВМТ).
Двигатель с SOHC i-VTEC работает несколько иначе. На фазе впуска все как обычно – поршень движется к нижней мертвой точке, впускные клапаны открыты. На фазе сжатия поршень начинает движение вверх к высшей мертвой точке, но! Один из впускных клапанов остается открытым, давая возможность поршню выдавить лишнюю топливно-воздушную смесь обратно в систему впуска, которая беспрепятственно прошла в цилиндр, благодаря полностью открытой дроссельной заслонке.
Конечно, профиль VTEC-ового кулачка, благодаря которому один из клапанов остается дольше открытым, разработан таким образом, что клапан закрывается до встречи с поршнем и в момент, когда в цилиндре остается оптимальное количество топливно-воздушной смеси.

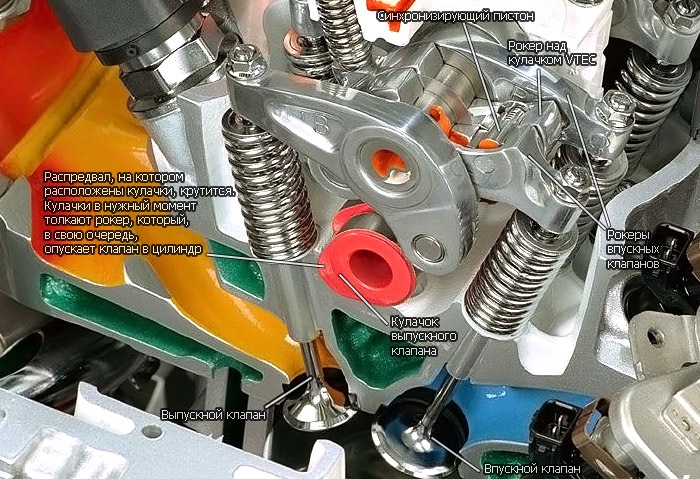

Механизм SOHC i-VTEC
Механизм системы SOHC i-VTEC аналогичен механизму VTEC предыдущих поколений. Все двигатели с системой SOHC i-VTEC имеют два впускных клапана и два выпускных на каждый цилиндр, т.е 16 клапанов на 4 цилиндра. На каждую пару клапанов приходится 3 кулачка – два обычных крайних и один центральный vtec-овый. Кулачки распредвала традиционно воздействуют на клапаны не непосредственно, а через рокеры, которых тоже три на два клапана.

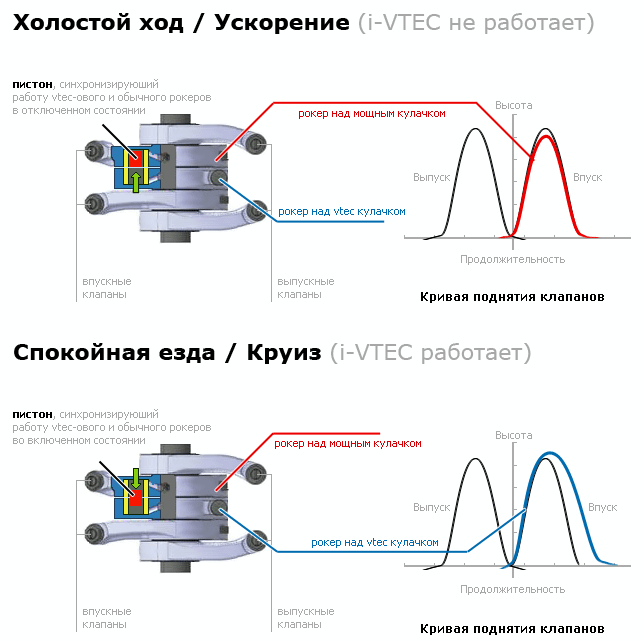

При отключенной системе i-VTEC каждый рокер работает независимо друг от друга. Внешние кулачки обеспечивают открытие клапанов, а центральный кулачок, хотя и вращается вместе с остальными, но до поры до времени работает вхолостую.
Как только двигатель переходит в режим работы, которую система Drive by Wire определяет как благоприятную для работы системы — посредством давления масла система смещает пистоны внутри рокеров таким образом, что два из трех рокеров превращаются в одну единую конструкцию. До этого работавший вхолостую vtec-овый кулачок вступает в игру. Теперь один из крайних рокеров начинает работать по законам vtec-ового кулачка, загоняя один из впускных клапанов цилиндра глубже и на дольше. Практически, как обычный VTEC, с той лишь разницей, что работают системы при разных условиях и в разных фазах.
Drive by Wire (DRW) или «управление по проводам» — электронная цифровая система управления автомобилем. Водитель управляет бортовым компьютером, а не непосредственно автомобилем. Компьютер исполняет команды с учётом показаний датчиков, включая-выключая сервомоторы, — по проводам. Система в той или иной мере способна реализовать машину, действующую по принципу «делай то, что я хочу». Например, нажатый до упора тормоз может означать не «зажать колёса с максимальным усилием», а «остановиться как можно быстрее», и уже дело компьютера — решать, как остановиться.
В обычной системе VTEC два внешних кулачка отвечают за работу двигателя на низких оборотах, а центральный vtec-овый подключается на высоких оборотах, загоняя клапаны глубже и дольше, чтобы в цилиндры поступило как можно больше топливно-воздушной смеси. В «умном» SOHC i-VTEC все наоборот — рабочая зона системы находится в диапазоне от 1000 до 3500 оборотов в минуту. На «верхах» же мотор вступает в стандартный режим работы.

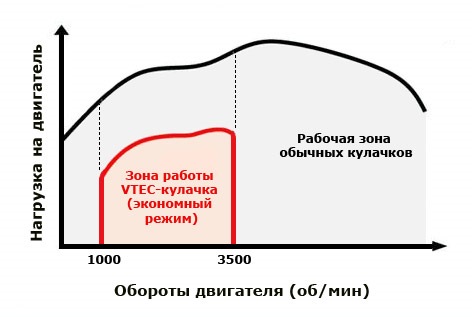

Однако, диапазон оборотов не единственный фактор по которому система Drive by Wire определяет момент включения и выключения системы. Иначе новый i-VTEC мало чем отличался бы от предшественников.
Новый SOHC i-VTEC в паре с «Drive by Wire» умеет определять нагрузку на двигатель и в зависимости от ее величины принимать решение включаться ей или нет. Последнее явление и раскрывает наличие загадочного символа «i» в названии системы. Получается система работает при определенных оборотах двигателя и определенной величине нагрузки на двигатель. Поэтому «Drive by Wire», которая и определяет оптимальные условия, является наиважнейшей составляющей системы в целом. Общий рабочий диапазон SOHC i-VTEC демонстрирует вышерасположенный график. Красная зона на графике и есть благоприятная среда для работы системы.
Судя по статье можно подумать, что система направлена исключительно на экономичность. Это не совсем так. Использование системы SOHC i-VTEC на низких оборотах позволило обычным кулачкам придать более спортивный профиль, при этом, не жертвуя такими показателями, как «умеренный аппетит» и плавность хода.
Кроме этого, в двигателях с данной системой применили новую технологию снижения трений, используются более легкие материалы, благодаря чему потерь стало гораздо меньше, удалось поднять степень сжатия. Если сравнивать двигатели с системой SOHC i-VTEC (например R18A) c аналогичными решениями конкурентов – будьте уверены, хондовское чудо мощнее и экономичнее.
Исходный текст материала находится по адресу:
Газораспределительный механизм
Газораспределительный механизм (ГРМ) — механизм своевременного распределения впуска горючей смеси и выпуска отработавших газов в цилиндрах двигателя внутреннего сгорания. Осуществляется путём перекрытия и открытия поршнями продувочных окон цилиндров в двухтактных двигателях, либо открытия и закрытия впускных и выпускных клапанов (в четырехтактных двигателях), имеющих привод от распределительного вала (распредвала) и кулачкового механизма. Распредвал имеет жёсткую синхронизацию вращения с коленвалом, реализованную с помощью шестерёнчатой, зубчаторемённой или цепной передачи.
Как правило, на высокофорсированных двигателях обрыв или проскальзывание ремня или цепи ГРМ приводит к выходу двигателя из строя.
По расположению распределительного вала выделяют двигатели:
* С распредвалом, расположенным в блоке цилиндров (Cam-in-Block);
* С распредвалом, расположенным в головке цилиндров (Cam-in-Head).
Эти два типа разделяются на целый ряд подтипов в зависимости от расположения и конфигурации клапанов
Двигатели с распредвалом в блоке цилиндров
Нижнеклапанный двигатель (англ. «L-Head», «Flathead», SV, «Side-Valve») — двигатель, у которого распредвал расположен в блоке и клапана расположены также в блоке, в ряд сбоку от цилиндров, тарелками вверх. Привод непосредственно от расположенного под ними распредвала.
Плюсы схемы — малая шумность, простота изготовления. Минусы — из-за сложного пути бензовоздушной смеси значительно ухудшается наполнение цилиндров, как следствие — достигается ощутимо меньшая мощность по сравнению с остальными конфигурациями. Кроме того, долгий путь выхлопных газов может способствовать перегреву двигателей, работающих в тяжёлых условиях.
Вплоть до 1950-х годов, благодаря своей простоте и дешевизне двигатели с таким ГРМ были наиболее распространены на легковых (кроме спортивных) и грузовых автомобилях. В 1950-х годах стали массово внедрять верхнеклапанные двигатели, лишённые присущих нижнеклапанной схеме недостатков. На грузовых автомобилях эта схема использовалась намного дольше, например, грузовик ГАЗ-52 выпускался до 1990-х годов. Интересно, что за рубежом также были примеры долгоживущих нижнеклапанных двигателей.
Разновидностью схемы были имевшие некоторое распространение до Второй мировой войны двигатели с типом ГРМ, называемым «T-Head» (русский аналог отсутствует). У них впускные клапана находились с одной стороны блока цилиндров, а выпускные — с другой. Соответственно, распределительных валов так же было два. Цель такой конструкции — устранить эффект перегрева впускных клапанов. Дело в том, что низкооктановый бензин, доступный в начале XX века, отличался высокой склонностью к детонации, что делало применение этой схемы в какой-то мере выгодным — более холодная бензовоздушная смесь имеет несколько более высокое октановое число (на этом же принципе работал впрыск воды в цилиндры, охлаждавшей рабочую смесь — конструкция, также относительно распространённая в те годы). Таким двигателем, в числе прочих, оснащались первые модели «Руссо-Балта».
Двигатель получался громоздким, дорогим, поэтому схема не получила особого распространения.
Со смешанным расположением клапанов
Так же встречается обозначение — «F-Head». У такого двигателя обычно впускные клапана находятся в головке блока, как у верхнеклапанного мотора, и приводятся в действие при помощи штанг-толкателей, а выпускные — в блоке, как у нижнеклапанного двигателя. Распредвал был один и был расположен в блоке, как у обычного нижнеклапанного мотора.
Эта схема обладает тем преимуществом, что её мощность ощутимо выше, чем у «чистого» нижнеклапанного. Как правило, такие двигатели переделывались из нижнеклапанных.
Подобные «полуверхнеклапанные» переделки существовали и в СССР — это были спортивные двигатели на базе агрегатов автомобилей «Москвич», «Победа» и «ЗиМ». Выигрыш в мощности, в сочетании с иными мерами форсировки, был значительным — до 20…40 л.с., при исходной мощности самих указанных двигателей в соответственно 35, 50 и 90 л.с.
За рубежом, такие двигатели широко применялись фирмами Rolls-Royce и Rover благодаря их высокой надёжности как по сравнению с нижнеклапанными (из-за хорошего охлаждения верхних клапанов), так и по сравнению с ранними верхнеклапанными двигателями (из-за вдвое меньшего числа штанг-толкателей).
С появлением «настоящих» верхнеклапанных двигателей, эта схема почти полностью вышла из употребления. Тем не менее, последний такой двигатель был выпущен фирмой Willys в 1970-х годах.
Верхнеклапанные (тип OHV)
У этих двигателей клапана расположены в головке цилиндров, а распредвал — в блоке (англоязычное обозначение — OHV, — «OverHead Valve», также встречается I-Head, или «Pushrod», то есть, «с толкателями»). Привод клапанов — штангами-толкателями через коромысла. Изобретена Дэйвидом Данбаром Бьюиком (David Dunbar Buick) в самом начале XX века.
Плюс такой схемы — относительно простая конструкция, в частности, как правило используется простой и надёжный привод распределительного вала шестернями, что исключает саму возможность таких неисправностей, как разрыв ремня ГРМ или «перескакивание» цепи в механизме с цепным приводом.
Кроме того, двигатели с ГРМ типа OHV ощутимо более компактны по сравнению с верхневальными, так как у них отсутствует расположенный сверху в головке блока вал; для рядных двигателей это в особенности касается габарита по высоте, а для V-образных — и высоты, и габаритной ширины.
Механизм привода клапанов в случае схемы OHV получается самым длинным по сравнению с остальными вариантами.
Минус — очень большая инерционность такого механизма газораспределения, что сильно ограничивает максимальные обороты коленчатого вала двигателя и, следовательно, мощность.
Кроме того, такая схема в большинстве случаев не даёт использовать больше двух клапанов на цилиндр, усложняет проектирование впускных и выпускных окон в головке цилиндров с высокоэффективной конфигурацией.
Двигатели этой схемы, как правило, низкооборотные и относительно тихоходные, но с гибкой моментной характеристикой. Если не используются гидравлические толкатели, такой двигатель будет одним из наиболее шумных по сравнению с остальными схемами.
В СССР первым массовым верхнеклапанным мотором стал двигатель «Волги» ГАЗ-21. Из отечественных, такой механизм газораспределения имели такие автомобили, как «Волга» (все карбюраторные модели), «Москвич» всех моделей от —407 до —408 включительно, все грузовики с двигателями конфигурации V8.
В мировой практике, такие двигатели были широко распространены с 1950-х по 1970-е годы, а в настоящее время производятся практически только в США, где налог взымается не с рабочего объёма, а только с мощности автомобиля, что даёт немалое преимущество малофорсированным, относительно тихоходным и маломощным для своего литража, но имеющим большой рабочий объём и, соответственно, крутящий момент двигателям с ГРМ типа OHV.
Кроме того, иногда такие двигатели используются на недорогих современных автомобилях из-за своей дешевизны, а также компактности. Например, Ford Ka первого поколения (на конвейере с 1996 года) до 2002 года использовал инжектированную версию двигателя Ford Kent разработки конца пятидесятых годов с ГРМ типа OHV, имеющую компактные, по современным стандартам, размеры, что позволило уместить двигатель в небольшом моторном отсеке Ka.
Схема OHV популярна на малооборотистых двигателей для газонокосилок, бензиновых электростанций, мотоблоков. Современные тракторные двигатели также имеют указанную схему.
Двигатели с распредвалом в головке цилиндров
OHC
Двигатель с одним распределительным валом и клапанами в головке (Overhead Camshaft; так же, SOHC — Single OverHead Camshaft). В зависимости от конкретной конфигурации привода клапанов, выделяют двигатели с:
* Приводом клапанов коромыслами (Москвич-412, старые модели BMW, Honda) — клапана расположены по бокам от распредвала (обычно, V-образно), приводятся в движение насаженными на общую ось коромыслами, одни концы которых толкаются кулачками вала, а другие приводит в движение стержни клапанов;
* Приводом клапанов рычагами (ВАЗ-2101, −06, …) — распредвал над расположенными в ряд клапанами, приводит их посредством рычагов, опирающихся на шаровую опору, толкая их кулачками примерно посередине; минус — повышенная шумность, высокие нагрузки в месте контакта кулачков вала и рычагов, сложная регулировка клапанного зазора.
ГРМ с приводом клапанов толкателями.
* Приводом клапанов толкателями (ВАЗ-2108, многие высокооборотные двигатели) — очень простой механизм с минимальной инерцией деталей, в котором распредвал расположен прямо над клапанами, расположенными тарелками вниз, и приводит их в движение через цилиндрические толкатели; минус — меньшая эластичность характеристики двигателя, сложная регулировка клапанного зазора.
Cхема OHC была наиболее распространена во вторую половину шестидесятых — восьмидесятые годы. Целый ряд двигателей такой схемы выпускается и в наше время, преимущественно для недорогих автомобилей (скажем, ряд двигателей Renault Logan).
Двигатель с двумя распредвалами в головке цилиндров (Double Overhead Camshaft).
При этом существуют две серьёзно различающиеся разновидности этого механизма, отличающиеся количеством клапанов.
DOHC с двумя клапанами на цилиндр
Эта схема является усложнённой разновидностью обычной OHC. В головке цилиндров расположены два распредвала, один из которых приводит впускные клапана, второй — выпускные. Эта схема применялась в 1960-х — 1970-х годах на высокопотенциальных двигателях таких автомобилей, как Fiat 125, Jaguar, Alfa Romeo, а так же опытном двигателе гоночных автомобилей Москвич-412Р, Москвич-Г4. В настоящее время не применяется, так что применительно к ней это название следует считать устаревшим.
Схема позволяет значительно увеличить количество оборотов коленчатого вала без вредных последствий для ГРМ за счёт уменьшения его инерции, следовательно, увеличить мощность, снимаемую с двигателя. Например, мощность спортивной модификации двигателя «Москвича-412» составляла более 100 л.с.
DOHC с четырьмя клапанами на цилиндр
Два распредвала, каждый из которых приводит свой ряд клапанов. Как правило, один распредвал толкает два впускных клапана, другой — два выпускных. Фактически, двухрядный вариант схемы OHC с в два раза большим количеством распредвалов и клапанов, однако могут осуществляться и иные схемы с общим количеством клапанов на цилиндр от 3 до 6. Привод клапанов, как правило, толкателями. Схема даёт большое преимущество по мощностной отдаче. Применяется на большей части современных автомобилей.
Даже если двигатель имеет более одной головки блока цилиндров, и следовательно более двух распредвалов в итоге, он всё равно относится к схеме DOHC.
[править] Десмодромная схема газораспределения
В такой схеме газораспределения используются два распределительных вала (либо один с кулачками сложной формы). Один перемещает клапана вниз, второй — вверх. Пружины отсутствуют.
Такой двигатель может раскручиваться до очень большого количества оборотов без вредных последствий, в то время, как обычный двигатель схемы OHC при частоте обращения коленвала порядка 9000 оборотов в минуту неминуемо выйдет из строя, так как скорости срабатывания клапанных пружин не будет хватать для того, чтобы отвести клапана из-под удара поршня до его прихода в верхнюю мёртвую точку («зависание» клапанов).
Десмодромный механизм имеет много деталей, изготовленных с прецизионной точностью. Он очень трудоёмок и дорог в изготовлении. Этот механизм применялся на ряде гоночных автомобилей, например, Mercedes-Benz W196, O.S.C.A. Barchetta и Mercedes-Benz 300 SLR, а ныне — на мотоциклах Ducati.
ГРМ с изменяемыми фазами газораспределения
В настоящее время на рынке присутствуют различные двигатели с системами сдвига фаз газораспределения.
* VTEC — технология фирмы Honda. Регулировка заключается в использовании двух кулачков для регулируемого клапана. Изменение фаз происходит ступенчато, в зависимости от оборотов коленвала.
* VVT-i — технология фирмы Toyota. Регулировка производится поворотом распределительного вала относительно его приводной звёздочки.
MIVEC (Mitsubishi Innovative Valve timing Electronic Control system) — система изменения фаз газораспределения с электронным управлением, разработанная Mitsubishi Motors[1]. Впервые представлена в двигателе 4G92 (англ.), под названием Mitsubishi Innovative Valve timing and lift Electronic Control. Применение MIVEC позволило увеличить мощность двигателя со 145 л.с. (при 7000 об.) до 175 л.с. (при 7500 об.). Первым автомобилем с использованием этой системы стал Mitsubishi Mirage в кузове хэтчбек. В настоящее время широко применяется в двигателях Mitsubishi от компактных моделей и до Lancer Evolution.
* Vanos, Double Vanos, Bi-Vanos — технология фирмы BMW. Плавная регулировка производится за счет бесступенчатого поворота распределительных валов относительно оси вращения. Изменение фаз производится во всем диапазоне оборотов двигателя в соответствии с условиями движения.
Прочие системы газораспределения
Гильзовая система газораспределения
Газораспределение на Bristol Perseus
Впервые разработана американским инженером Чарльзом Найтом (Charles Yale Knight), часто по его фамилии называется «системой Найта», хотя Найт разработал лишь один из типов гильзового газораспределения — со скользящими гильзами.
Применялась на дорогих легковых автомобилях — в первую очередь нужно отметить целую серию моделей SS («San-Soupape», фр. «без клапанов») французской фирмы Panhard et Levassor и автомобили фирмы Avions Voisin с двигателями Найта, а также такие модели, как Willys-Knight и Mercedes-Knight. Полный список автомобилей с двигателями Найта включает такие марки и модели, как:
* Brewster;
* Columbia;
* Daimler;
* Falcon-Knight (1927—1929);
* Mercedes-Benz;
* Minerva;
* Moline-Knight (1914—1919);
* Panhard et Levassor;
* Peugeot and Mors;
* R&V Knight (1920—1924);
* Silent-Knight (1905—1907);
* Stoddard-Dayton;
* Stearns-Knight (1911—1929);
* Avions Voisin (1919—1938);
* Willys-Knight (1915—1933);
Также, гильзовое газораспределение находило применение на авиадвигателях, в частности, на британских авиационных двигателях разработки тридцатых годов, таких, как Bristol Perseus, Bristol Pegasus, Bristol Hercules. Аналогичные конструкции широко применялись и на паровых двигателях.
Принцип действия — открытие/закрытие окон в стенках цилиндра скользящими гильзами (sleeve valves). На британских авиадвигателях применялась не система Найта, а система МакКаллума, в которой гильзы не скользили вдоль цилиндра, а вращались относительно него, что было проще в реализации. Также существовало небольшое число двигателей, имевших окна не сбоку цилиндра, а в самой головке блока, то есть более близких к традиционной системе с тарельчатыми клапанами.
Главное преимущество — полная бесшумность. Кроме того, — долговечность и улучшение наполнения цилиндров бензовоздушной смесью за счёт большого размера и меньшего сопротивления окон в гильзах по сравнению с каналами клапанов, особенно в нижнеклапанных двигателях.
Основные недостатки — сложность и высокий расход масла.
Преимущества этой системы были особенно заметны по сравнению с нижнеклапанными автомобильными двигателями первой половины XX века, после появления гидрокомпенсаторов клапанного зазора и верхне расположенных клапанов, они практически исчезли. Тем не менее, в настоящее время ряд исследователей считает, что возможен возврат к системе Найта или иному виду гильзового газораспредления в двигателях будущего.
