Что такое SRS в автомобиле
Знакомясь с характеристиками автомобиля, нередко в списке опций можно встретить аббревиатуру SRS. Лишь немногие водители могут похвастаться тем, что они знают, что это за система такая. Прочитав эту статью до конца, вы также сможете дать развернутый ответ на вопрос: «Что такое SRS в автомобиле».
SRS (от английского Supplementary Restraint System – дополнительная система удерживания) — обеспечивает защиту водителя и пассажиров при лобовом столкновении со статичным или движущимся предметом.
Главная задача SRS – минимизирование травм водителя и пассажиров при дорожно-транспортном происшествии. Подушки безопасности и преднатяжители ремней безопасности срабатывают одновременно, дабы не допустить удара драйвера и пассажира о руль, лобовое стекло или прочие, находящиеся в салоне автомобиля, твердые предметы. Для реализации этого система анализирует поступающие импульсные сигналы столкновения, оценивает силу удара и решает активировать ли подушки безопасности и/или преднатяжители ремней безопасности. При этом преднатяжители ремней безопасности могут активироваться как вместе с надувными подушками безопасности, так и без них.
Исправность системы SRS всегда контролируется микропроцессором в модуле датчика. В случае обнаружения ошибки в работе, в памяти фиксируется характер и местоположение неисправности, а на приборной панели загорается лампочка предупреждения SRS. В этом случае советуем немедленно отправляться на СТО, где мастера помогут устранить поломку.
Система SRS – одна из тех, что может в случае ДТП спасти вам жизнь. Посему ни в коем случае не игнорируйте сигналы об ее неисправности. Соблюдайте элементарные рекомендации по эксплуатации системы. В частности, не допускайте перегрева системы (SRS не переносит температуры выше 90 градусов), а после 10 лет службы автомобиля не лишним будем протестировать систему SRS, в том числе электронику, подушки и механизм преднатяжителя ремней, в сертифицированной мастерской.
Держите систему SRS в исправности, но пусть вам никогда не понадобится привести ее в активность!
Снятие ошибки SRC системы пассивной безопасности на HONDA
Ошибка SRC (системы пассивной безопасности) на ЛЮБОЙ из моделей HONDA возникает у многих владельцев автомобилей по различным причинам и многие сталкивались с этим. У меня данная ошибка появилась после монтажа обогрева сидений. На панели приборов появился светящийся красным значок SRC, который горел постоянно и мозолил мне глаза:)
Зная о том, что подушки безопасности все на месте и система пассивной безопасности работает в нормальном режиме, ездил с горящим значком. И тут подворачивается выходной, да ещё и целый день свободного времени! Решил снять защиту двигателя, которая изрядно покрылась коррозией. Снял, зачистил, обезжирил, покрасил 2-мя слоями краски с обоих сторон. Теперь как новенькая!
В промежутке между высыханием краски занялся устранением ошибки SRC.
Только не надо думать что это кустарный способ, это из сервис-мануалов!
Вот модели Хонды для которых подходит этот метод:
2003-и т.д. годов Honda Element (у меня 2005 год рейстайлинг)
1998 Honda CR-V EX
1999 Honda CR-V
2000 Honda CR-V
2002 Honda CR-V
2004 Honda CR-V EX
1997 Acura CL
2001 Acura CL-S
1996 Acura Integra LS
1997 Acura Integra
1998 Acura Integra GSR
2000 Acura Integra GSR
2001 Acura MDX
2000 Acura TL
1995 Honda Civic DX
1996 Honda Civic DX
1997 Honda Civic LX
1999 Honda Civic EX
2002 Honda Civic SS
2004 Honda Civic EX
2005 Honda Civic
1986 Honda Accord LX
1995 Honda Accord
1996 Honda Accord
1997 Honda Accord EX
1998 Honda Accord
1999 Honda Accord
2000 Honda Accord EX
2000 Honda Accord LX
2000 Honda Accord SE
2001 Honda Accord
2002 Honda Accord
2003 Honda Accord
1994 Honda Del Sol
1995 Honda Del Sol S
2002 Honda Odyssey
Данную процедуру советую делать в двоём. С одной стороны всё просто, алгоритм действий понятен, но у меня в одиночку получилось как нужно только с пятого раза! А всё из за того, что нужно за 4 секунды оказаться под рулевой колонкой и ещё при этом успеть выдернуть или вставить скребку в колодку:)
При этом нужно периодически поглядывать на значок SRC панели приборов! Ну да ладно, час «тренировки» моих быстрых перемещений и усё готово:)
А теперь обо всём попорядку, естесственно буду описывать как это было сделано мной на Honda ELEMENT.

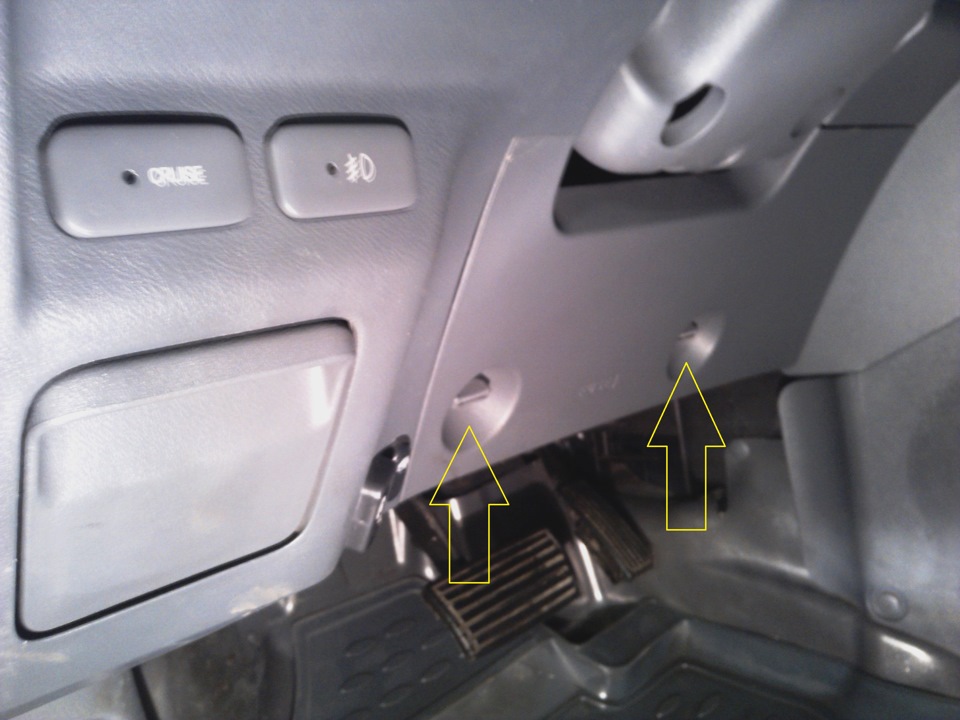

Открываем водительскую дверь. Нагибаемся под рулевую колонку. Снимаем защитную крышку под рулевой колонкой.

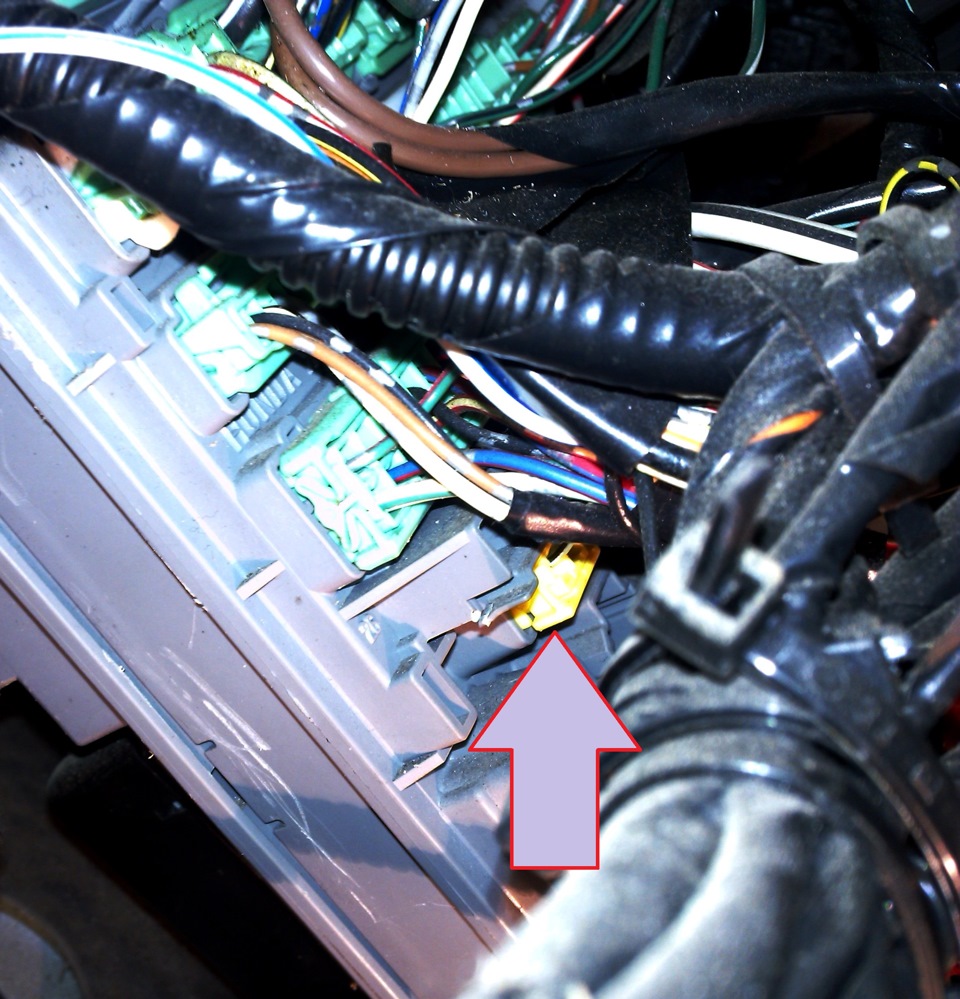

Перед нами открывается блок предохранителей. На блоке предохранителей находим колодку SRC, она жёлтого цвета, перепутать сложно, так как другие колодки имеют другой цвет.

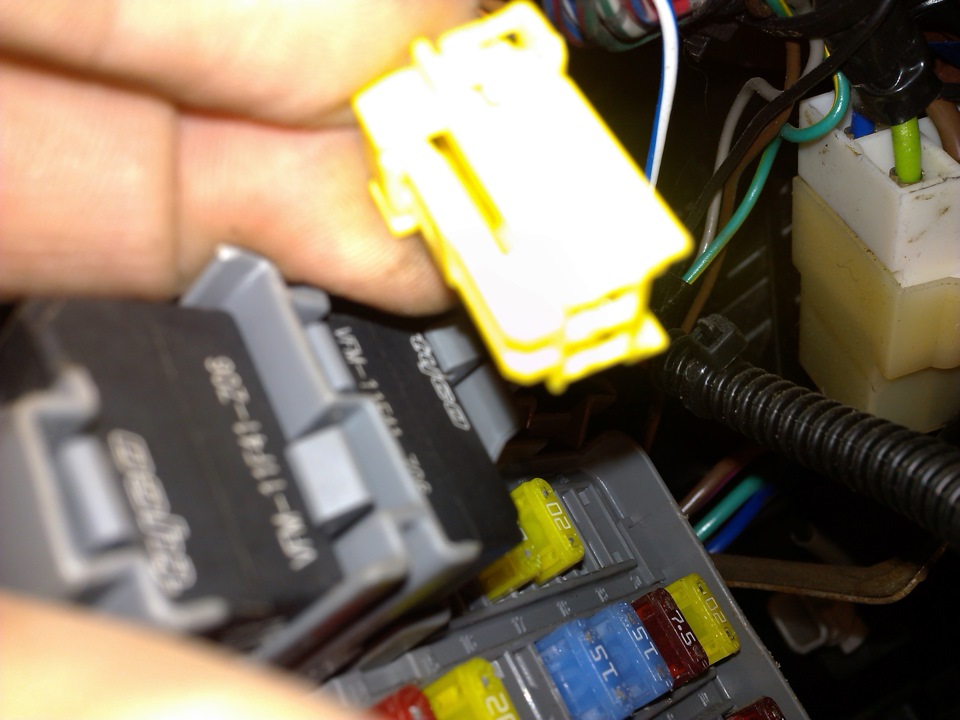

Колодка SRC вынимается из блока предохранителей при помощи маленькой тонкой плоской отвертки. Нажав на ограничитель колодки вынимайте колодку наружу.
Все остальные действия делаем по алгоритму описанному ниже или открываем книжку-manual Honda ELEMENT на странице 264 (там тоже всё описано подробно):
Устройство и принцип работы системы пассивной безопасности SRS
Автомобиль – это не только привычное средство передвижения, но и источник опасности. Постоянно увеличивающееся число транспортных средств на дорогах России и мира, растущие скорости движения неизбежно приводят к росту числа ДТП. Поэтому задача конструкторов заключается в том, чтобы разработать не только комфортный, но и безопасный автомобиль. Решить эту задачу помогает система пассивной безопасности.
Что включает в себя система пассивной безопасности
Система пассивной безопасности автомобиля включает в себя все устройства и механизмы, предназначенные для защиты водителя и пассажиров от получения тяжелых травм в момент аварии.
К основным компонентам системы относятся:
В современных автомобилях все элементы SRS взаимосвязаны между собой и имеют общее электронное управление, обеспечивающее эффективность работы большинства компонентов.
Однако, основными элементами защиты в момент аварии в автомобиле остаются ремни и подушки безопасности. Они являются частью системы SRS (Supplemental Restraint System), которая также включает в себя еще множество механизмов и устройств.
Эволюция устройств пассивной безопасности
Самым первым устройством, созданным для обеспечения пассивной безопасности человека в автомобиле, стал ремень безопасности, впервые запатентованный еще в 1903 году. Однако массово устанавливать ремни в автомобили начали только во второй половине ХХ века – в 1957 году. В то время устройства устанавливались на передние сиденья и фиксировали водителя и пассажира в области таза (двухточечный).
Трехточечный ремень безопасности был запатентован в 1958 году. Спустя еще один год устройство начали устанавливать на серийных автомобилях.
В 1980 году конструкция ремней была значительно усовершенствована с помощью установки натяжителя, обеспечивающего наиболее плотное прилегание ленты в момент столкновения.
Подушки безопасности (airbags) появились в автомобилях значительно позже. Несмотря на то, что первый патент на подобное устройство был выдан в 1953 году, оснащать подушками серийные автомобили начали лишь в 1980 году в США. Сначала airbags устанавливались только для водителя, а позже – и для переднего пассажира. В 1994 году в транспортных средствах впервые появились подушки для защиты при боковом ударе.
Сегодня ремни и подушки безопасности обеспечивают основную защиту людей, находящихся в автомобиле. Однако следует помнить, что они эффективны только при условии пристегнутого ремня. В противном случае сработавшие подушки могут нанести дополнительные травмы.
Типы ударов
Согласно данным статистики, более половины (51,1%) серьезных аварий с пострадавшими сопровождаются фронтальным ударом в переднюю часть автомобиля. На втором месте по частоте – боковые удары (32%). Наконец, небольшое число аварий происходит в результате удара в заднюю часть автомобиля (14,1%) или опрокидывания (2,8%).
В зависимости от направления удара, система SRS определяет, какие именно устройства должны быть задействованы.
Логика срабатывания элементов пассивной безопасности автомобиля зависит от конкретных обстоятельств аварии (силы и направления удара, скорости в момент столкновения и т.д.), а также от марки и модели автомобиля.
Временная диаграмма столкновения
Столкновение автомобилей происходит в одно мгновение. Например, машина, ехавшая со скоростью 56 км/ч и столкнувшаяся с неподвижным препятствием, полностью останавливается в течение 150 миллисекунд. Для сравнения, за это же время человек может успеть моргнуть глазами. Не удивительно, что ни водитель, ни пассажиры не успеют принять каких-либо действий для обеспечения собственной безопасности в момент удара. Это должна сделать за них система SRS. Она активирует натяжитель ремня безопасности и систему подушек.
Чтобы обезопасить человека от повторного удара (например, при опрокидывании автомобиля или съезде в кювет), боковые подушки остаются наполненными в течение более длительного промежутка времени.
Датчики удара
Работоспособность всей системы обеспечивается благодаря датчикам удара. Эти устройства определяют, что произошло столкновение, и посылают соответствующий сигнал в блок управления, который, в свою очередь, активирует подушки безопасности.
Изначально в автомобилях устанавливались только датчики фронтального удара. Однако по мере того, как транспортные средства стали комплектовать дополнительными подушками, количество датчиков также было увеличено.
Главная задача датчиков – определить направление и силу удара. Благодаря данным устройствам при ДТП сработают только нужные подушки безопасности, а не все, что имеются в автомобиле.
Традиционными являются датчики электромеханического типа. Их конструкция проста, но надежна. Главные элементы – шарик и металлическая пружина. Благодаря инерции, возникающей при ударе, шарик распрямляет пружину, замыкая контакты, после чего датчик удара посылает импульс на блок управления.
Повышенная жесткость пружины не позволяет механизму срабатывать при резком торможении или несильном ударе о препятствие. Если автомобиль движется на небольшой скорости (до 20 км/ч), то силы инерции также не хватит для того, чтобы воздействовать на пружину.
Вместо электромеханических датчиков во многих современных автомобилях устанавливаются электронные устройства – датчики ускорения.
В упрощенном представлении датчик ускорения устроен как конденсатор. Некоторые из его пластин жестко закреплены, а другие являются подвижными и работают как сейсмическая масса. При столкновении данная масса перемещается, изменяя емкость конденсатора. Информацию об этом расшифровывает система обработки данных, посылая полученные данные в блок управления подушками безопасности.
Датчики ускорения можно разделить на два основных вида: емкостный и пьезоэлектрический. Каждый из них состоит из чувствительного элемента и электронной системы обработки данных, находящихся в одном корпусе.
Основу системы пассивной безопасности автомобиля составляют устройства, успешно демонстрирующие свою эффективность на протяжении многих лет. Благодаря постоянной работе инженеров и конструкторов, совершенствующих системы безопасности, автомобилистам и пассажирам удается избежать тяжелых травм в момент аварии.
Безопасность SRS
SRS — это дополнительная система, которая обеспечивает пассивную безопасность. SRS — это совокупность конструкционных узлов, защищающих пассажиров от получения травм.
Безопасность SRS
Эта устанавливаемая в автосалонах или на автомобильных заводах-изготовителях система — очень полезная начинка авто, которая способна защитить как водителя и пассажиров, так и пешеходов, сокращает количество ДТП.
Некоторые элементы SRS системы устанавливаются опционно, то есть в обязательно порядке, потому что от этого напрямую зависит безопасность. К опционным деталям относится подушка безопасности Airbag SRS. Другие элементы, такие как кондиционер, аудиосистема и т.д. не являются опционными.
Устройство SRS
Система SRS состоит из комплекта ремней безопасности, преднатяжители ремней, боковые и фронтальные подушки безопасности (Airbags), подголовники регулирующиеся и т.д.
В устройство SRS входят следующие компоненты:
В зависимости от марки и модели автомобиля, особенно его ценовой категории и класса, могут быть дополнительно установлены в систему SRS некоторые компоненты. Это, например, дополнительная защита для детских автомобильных кресел. Еще, в некоторых машинах устанавливают устройства, входящие в систему SRS, которые защищают автомобиль от опрокидывания (кабриолеты оснащаются данной функцией).
Есть автомобили, которые имеют в безопасности такую функцию, как защита пешеходов. Также бывают установленные элементы, которые оповещают службу спасения в экстренных случаях.
Принцип работы SRS
Все элементы, входящие в узел устройства SRS системы работают и управляются электроникой. То есть, СРС система — это набор электронных измерительных датчиков, исполнительных деталей и блока управления.
Датчики измеряют, фиксируют и передают информацию о положении исполнительных устройств.
Какие датчики есть в этой системе безопасности:
Обычно, производитель автомобилей устанавливает по 2 устройства на каждую сторону, которые реагируют на удары.
Датчики имеют связь с подголовниками, которые после передачи сигналов-импульсов датчиками ударов, активизируются.
Все элементы безопасности SRS системы тесно взаимосвязаны. При ударе, датчик передает импульс блоку управления, который надувает подушки безопасности (Airbag SRS) за милисекунды.
Устройства СРС безопасности, которые выполняют команду блока управления
К исполняющим элементам этой системы относятся:
Приводятся в движение вышеперечисленные устройства программным обеспечением, которое установил завод-изготовитель.
У многих возникают трудности по настройке брелка автосигнализации, например, после замены батареек не получается выставить время, таймер. Примерно, у всех пультов один и тот же принцип настройки сигнализации Старлайн или других марок.
Если случился фронтальный удар
Чтобы степень защиты была максимальной, разработчики задали режим, при котором, если машина перешла отметку 60 км/час, то активизируются все устройства безопасности SRS системы.
Если случился боковой удар
При ударе сбоку в автомобиле срабатываются или натяжители ремней, или боковые подушки безопасности. Боковые подушки устанавливаются не во все новые марки и модели автомобилей, в основном, только в машинах среднего и премиум класса.
Авто базовой комплектации снабжаются лишь натяжителями ремней, срабатывающими при ударе. Они фиксируют человека.
При столкновении, если сила удара большая, аккумулятор размыкается, что препятствует появлению искры и воспламенению.
Активные подголовники — что это
Активными подголовниками считаются такие подголовники, которые могут изменять угол наклона автоматически. Они взаимодействуют с блоком управления SRS системы и включаются, когда блок управления получит от датчиков удара импульс, поэтому степень безопасности этой системы высокая.
Виды подголовников:
Неподвижные никак не связаны с системой безопасности автомобиля. Они встроены в сидения, но также защищают от перелома и травм шеи.
Активные помогают избежать перелом шейных позвонков, когда в автомобиль въехали сзади.
Первые автомобили с активными подголовниками были «Мерседес-Бенц».
О системе SCR
Система SCR – система нейтрализации выхлопных газов с использованием раствора мочевины.
В европейских странах с 2004 г. действует экологический стандарт ЕВРО 4, а с сентября 2009 г. ЕВРО 5, призванный сократить количество выбросов вредных веществ в атмосферу до уровня: СН до 0,05 г/км, CO до 0,8 г/км, NOx до 0,06 г/км. Для обеспечения этих показателей производители грузовой техники используют две системы EGR и SCR. Давайте разберемся в каждой из них.
EGR– система рециркуляции выхлопных газов. Большинство ведущих производителей не поставляют на российский рынок автомобили, оборудованные системой EGR. Связано это прежде всего с качеством российского топлива. Содержание серы в нем втрое превышает содержание серы в топливе стандарта ЕВРО 4. Повышается нагрузка на поршневую группу и, следовательно, двигатель преждевременно выходит из строя. Это не позволяет производителю выполнять гарантийные обязательства.
Альтернативой системы EGR является Selective Cataltic Reduction (селективная каталитическая система) – сокращенно SCR. Эта система, в отличие от первой, не влияет на работу двигателя. И тем не менее, она тоже вызывает множество затруднений у водителей и владельцев грузового автотранспорта.
SCR – это сложная в ремонте и дорогостоящая в обслуживании система.
В Европе вместе с дизельным топливом на заправочных автостанциях можно купить раствор Adblue(мочевины). Он заливается в специальный бак, объем которого почти всегда пропорционален объему топливного бака. Расход мочевины равен приблизительно 4-8 % от расхода топлива. Из бака раствор через насосный модуль закачивается в устройство дозирования. Оттуда под давлением в 5 бар он впрыскивается в разогретый до 200 градусов Цельсия каталитический нейтрализатор. После этого происходит гидролиз с образованием аммиака. Далее –реакция восстановления, при которой образуются исходные формы: азот и вода.
Количество впрыскиваемой мочевины постоянно меняется и в реальном времени вычисляется блоком дозирования. На это количество влияют несколько факторов: температура нейтрализатора и окружающей среды, нагрузка двигателя, а также частота вращения коленчатого вала.
На холостом режиме работы двигателя впрыска мочевины не происходит, но давление в системе сохраняется.
Нашими инженерами было разработано устройство (Эмулятор), которое полностью эмитирует все рабочие процессы полностью исправной системы дозирования, включая и температурные режимы катализатора, что позволяет сохранять расход топлива на прежнем уровне (как на абсолютно исправной системе дозирования). Эмулятор получает все необходимые данные по шине CAN от блока управления двигателем, производит расчет всех необходимых рабочих параметров (от 10 до 50 параметров) согласно сложным математическим моделям и передает обратно блоку управления двигателем. Это позволяет при необходимости произвести демонтаж всей системы дозирования.
Стоит отметить также, что для работы системы необходима температура раствора «Adblue» от 11 до 40 градусов Цельсия.
В России экологический стандарт ЕВРО 4 не видится в обозримом будущем. И перевозчики все чаще задаются вопросом: «так зачем же тратить деньги на мочевину и осуществлять дорогостоящий ремонт системы?»
Отключение мочевины: что это?
Отключение мочевины или, по-другому, отключение Adblue – это комплекс действий, направленных на отключение системы SCR (Selective Catalytic Reduction). Система SCR отвечает за контроль выхлопной системы на современных грузовиках, автобусах или других транспортных средствах с использованием раствора мочевины.
Рассмотрим систему SCR более подробно:
Селективная каталитическая система (SCR) — это устройство, которое снижает количество выброса монооксидов азота (NOx) выхлопных газов двигателя. Ядро каталитического нейтрализатора SCR обычно изготавливается из керамики (оксид титана) и покрывается оксидами таких металлов, как вольфрам, ванадий, молибден и другие драгоценные или редкие металлы. Во всяком случае, для выполнения необходимой реакции восстановления система SCR нуждается в дополнительном реагенте. Это может быть раствор безводного аммиака, водного аммиака или же раствор мочевины. Дополнительный компонент называется DEF (дизельная выхлопная жидкость). Наиболее популярным решением на рынке является AdBlue. Вот почему эмуляторы SCR-системы часто называют эмуляторы AdBluе.
Принцип работы системы SCR (дизельных двигателей):
раствор Adblue вводится в камеру каталитического нейтрализатора, где его пар смешивается с выхлопными газами, за счет чего уменьшается выброс вредного вещества (NOx). Следует уточнить, что работа системы SCR будет эффективна в том случае, если двигатель достигнет необходимой температуры (360-450 °С) прежде чем начать процесс снижения выбросов NOx. Система SCR имеет датчик температуры выхлопных газов, который отправляет данные о температуре в электронный блок управления (ЭБУ).
Сажевый фильтр (DPF)
DPF (Diesel Particulate Filter) – это устройство, которое предназначено для снижения выброса в атмосферу твердых частиц или сажи, которые образуются при сгорании дизельного топлива.
Возможные причины образования сажи и твердых частиц:
Твердые частицы дизельного топлива считаются одними из самых вредных загрязнителей. Все выхлопные системы типа EURO 6 должны иметь системы DPF. Некоторые фильтры DPF одноразовые, а некоторые из них способны регенерировать при определенных условиях. Восстановление возможно за счет сжигания большего количества топлива и повышения температуры выхлопной системы, что позволяет сжечь загрязнение от фильтра. Регенерация DPF контролируется блоком управления двигателя автомобиля (ЭБУ) и выполняется при достижении необходимых условий (температура выхлопа, количество топлива в баке, скорость автомобиля и частота вращения двигателя).
Ошибки SCR и DPF
Самые распространённые проблемы, во время эксплуатации современного автомобиля, возникают из-за сбоев в системе SCR или DPF (сажевый фильтр). В случае подобной неисправности управление автомобилем будет существенно затруднено из-за режима Limp, активированного блоком управления двигателя. Limp это аварийный режим работы двигателя, с уменьшением мощности (крутящего момента) на 40%. Такой режим активируется при наличии в системе SCR активных кодов неисправностей, свидетельствующих о неисправности системы доочистки выхлопных газов. С помощью этого режима блок управления двигателем снижает количество топлива, впрыскиваемый в цилиндры, снижает объём выхлопных газов тем самым защищая окружающую среду от загрязнения.
Поскольку эксплуатация грузового автомобиля с неисправной системой SCR или DPF практически невозможна, это может вызвать значительные проблемы для компании грузоперевозчика. Могут быть нарушены сроки доставки груза, повышенный расход топлива (обусловленный снижением мощности) увеличит стоимость каждого пройденного километра, а стоимость ремонта любой системы доочистки выхлопных газов имеет высокую цену.
Причины выхода из строя системы доочистки могут быть различными. Но самая распространенная в регионах России — это некачественная жидкость AdBlue. Такая жидкость может содержать в себе различные нефтепродукты (дизельное топливо, масла), наличие таких примесей практически мгновенно приводят к выходу из строя таких элементов системы SCR как насос, дозирующий клапан, элементы каталитической системы.
Стоит отметить, что существует много стран за пределами России и ЕС, которые не требуют соблюдения стандартов EURO 6, EURO 5 или даже стандарта EURO 4 для систем SCR или DPF. Это делает эксплуатацию и обслуживание системы в таких странах невыгодной и, вдобавок, необоснованной.
Что делать в случае если вы хотите отремонтировать систему SCR или вовсе отключить ее (сэкономив кучу денег)?
Мы выделим 3 способа:
Adblue эмуляторы: как они работают
AdBlue Emulator – это устройство которое способно имитировать полностью исправную систему SCR автомобиля. Эмулятор собирает данные о режимах работы двигателя, температурах и крутящем моменте – рассчитывает эти параметры и имитирует сигналы которые полностью соответствуют рабочей системе SCR, тем самым предотвращая появление ошибок в системе. Блок управления двигателем получает всю необходимую ему информацию о исправной, работающей системе доочистки выхлопных газов, в то время как сама система SCR может вовсе отсутствовать на автомобиле. Существуют различные типы эмуляторов Adblue, которые адаптированы к конкретным моделям грузовиков или двигателей.
Эмулятор AdBlue может помочь эксплуатировать ваш автомобиль в режиме нормальной работы двигателя, даже если система SCR неисправна. Но главная причина, почему так много грузовиков оснащены эмуляторами AdBlue, — это экономия денег на жидкости AdBlue, и обслуживании этой системы.
Типы эмуляторов Adblue
Эмуляторы Adblue были разработаны сразу же после введения стандарта для грузовиков типа EURO 4. За годы работы конструкция и программное обеспечение эмуляторов было полностью переработано и в настоящее время их можно приобрести для автомобилей типа EURO 4, EURO 5 и EURO 6.
Какие эмуляторы Adblue мы можем предложить
В настоящее время компания ProUnit производит эмуляторы Adblue практически для любых моделей коммерческого транспорта. Все наши эмуляторы, включая эмуляторы первого поколения, разработаны и изготовлены в России из европейских и американских комплектующих, таким образом, мы обеспечиваем и гарантируем высокое качество нашей продукции. Наши эмуляторы Adblue подходят для грузовых автомобилей и двигателей производства DAF, MAN, Iveco, Scania, Volvo, Mercedes-Benz, FORD, Renault и других. Наша компания первая на рынке разработала и ввела в эксплуатацию приборы взаимодействующие с системами экологического класса EURO 6 для автомобилей Volvo, Renault и MAN. Наша команда поддерживает тесную связь со многими официальными дилерами грузовиков, что позволяет нам получать самую точную информацию о работе эмуляторов из первых уст.
Мы поможем подобрать эмулятор для вашего автомобиля здесь
