Блокиратор руля. Steering Lock
Доброго времени суток…
Опишу проблему.
Как-то раз завожу машину, она заводится и через несколько секунд глохнет… так несколько раз а потом всё нормально… Сначало это было редко, потом всё чаще и снова на некоторое время хорошо…
Это меня достало, и один раз я поймал этот момент на диагностике, ошибка иммобилайзера…
Начал копать, менял ключи, батарейки… всё одно… таже ошибка…
Начал анализировать, двери откроются и закрываются, система даёт зажигание и позволяет запуск, следовательно с ключами и замком зажигания всё хорошо… следовательно это.
Начал спрашивать и спецы из Mopar plus подсказали что это блокиратор руля, и это болячка…
drive2-ru.turbopages.org/…rc=wb&event-id=ko674mz4zp
По статье выше, щиток приборов снимать не надо!
Решил я его снять пока совсем не встал и вынести )))
А сам буду думать над решением, их 3, а именно:
1. ЗАМЕНИТЬ БЛОК, это дурака, т.к. повторится снова, и менять надо будет и блок зажигания с ключами (ключи иногда можно оставить, так говорят спецы), это дорого, 40 т.р., а проблема останется;
2. Поставить эмулятор блокировки.
Как эта ошибка выявляет, в нормальном состоянии когда блокиратор отключается и включается есть ЗВУК (ВЖЖЖ) И ЩЕЛЧОК (щелчок, язычка блокировки), звук и щелчок это хорошо, а когда нет ни того ни другого или только звук это значит после того как заведётся через несколько секунд заглохнет…
Беда ещё в том что он умирает в блокированном состоянии, а это значит «Руль замер»… и если колёса стоят не ровно… погрузить на эвакуатор большая проблема.
Есть такая особенность, если машина завелась, то он сам по себе не заглючит и не заблокирует, я так поехал в аэропорт Грозного (350 км) и часа полтора ждал не выключая двигатель.
Теперь расскажу как до него добраться…
Статья Mooar Plus в помощь…
Теперь подробности!
1. Один человек это сделать не сможет! Нужен помощник и «не тормоз», на детей и девушек не рассчитывайте!
2. Хороший набор инструментов, при разборе нужны те ключи, воротки и головки каких нет в отечественном автопроме и европейском тоже!
3. Если вы не терпеливы и больная спина, это не для Вас!
4. Фонарик обязательно!
5. Пока не начали! РУЛЬ, МАКСИМАЛЬНО НА СЕБЯ И ВНИЗ!
6. Отключаем «Минус» с аккумулятора.
7. Снимаем поастик: порог, весь пластик слева от парприза и фетрову обшивка над педалями. Тут всё просто на защёлки, а далее понеслось…
Не могу понять как вставлять в текст фото.
Как разберусь продолжу…
Steering (not) locked, как победить инжненерную мысль француза
Ну что, полезли. Отвинчиваем два торкса пластика рулевой колонки, снимаем пластиковый щит с блоком предохранителей и электроручником (схемы разбора найдутся в интернете, надо просто поискать), видим её — рулевую защёлку. Чёрный блочок, стоит на рулевой колонке, зафиксированный вот таким болтом:
Первым делом берём мультиметр, втыкаем карточку в картридер и ищем питание на управление блокировки. Мультиметр на постоянный ток, чёрный провод на 1, красный на 2, нажимаем на «Start» и ждём чуда 12 вольт. У меня они были, поэтому я пошёл дальше. Не ждите, что это будет долго, там около секунды напряжение идёт, смотрите внимательно.
Вытащить замок блокировки реально только при открытой защёлке, в противном случае он в неё упирается и не идёт. У меня перестал блокироваться руль, поэтому сама защёлка была открыта. Повезло. Вывинчиваем болт и снимаем крышку с механизма, просто поддевая её чем-нибудь плоским. Внутри находится механизм:
Французский инженер решил подзаработать на этой проблеме и сделал замок одноразовым: при открытии крышки защёлка передвигается в положение между открытым и закрытым и фиксируется внутри подпружиненным штифтом. Да, после этого, в принципе защёлку можно нести на свалку и идти за новой, которая стоит, на минуточку, в районе 30+ тысяч рублей. Но французская инженерная мысль — ничто, в сравнении с русской импровизацией. Поэтому берём дрель, сверло на 5.5 или 6 мм и начинаем удалять систему одноразового использования:
Сверлим отверстие в продолжении чёрной пластмассины:
Сверлим до момента, пока не покажется мелкая пружинка. Пружинка держит этот штифт, при извлечении которого защёлка начинает свободно открываться и закрываться.
Не веря своему счастью, собираем конструкцию обратно, задвигаем защёлку в положение «заблокировано», закрываем крышку, подсоединяем фишку и проверяем работоспособность. Нажимаем «Start». Защёлка должна открыться, машина завестись. Глушим, проверяем закрытие. Если всё хорошо, ставим защёлку (закрытую), заводим машину, вставляем болт, собираем, радуемся сэкономленным 30 тысячам.
Собсна, зачем этот пост, если всё и так есть в интернете? Ну. Скажем так, мне пришлось немного потупить и подумать, где именно правильно сверлить, на что ушло несколько часов. А тут вот — всё просто и с фоточками, показано точное место.
Заранее извините за фотки, своя только одна, остальные с разрешения позаимствовал у DmitriyGirskiy из поста и из поста, плюс юзал megane2.ru/forum/threads/…ng-not-locked.3130/page-9.
Катайтесь, не ломайтесь и экономьте 🙂 Ровных Вам дорог.
steering lock
Смотреть что такое «steering lock» в других словарях:
steering lock — [1] The number of degrees that the front wheels can be turned from straight ahead before they are physically restrained from turning any further. Generally, the more lock designed into the front geometry, the smaller the turning circle but the… … Dictionary of automotive terms
steering lock — /ˈstɪərɪŋ lɒk/ (say stearring lok) noun 1. a locking device on a steering wheel. 2. → lock1 (defs 7 and 8) … Australian-English dictionary
steering lock — noun : the maximum angular range of the steered wheels of an automobile … Useful english dictionary
Steering wheel — This article is about steering wheels in cars. For the use in vessels, see Steering wheel (ship). A modern road car s steering wheel (Alfa Romeo Giulietta (2010)) … Wikipedia
lock — I. /lɒk / (say lok) noun 1. a device for securing a door, gate, lid, drawer, or the like in position when closed, consisting of a bolt or system of bolts propelled and withdrawn by a mechanism operated by a key, dial, etc. 2. a. a device to keep… … Australian-English dictionary
lock — [1] A fastening device which closes and opens by the use of a key. [2] A steering term describing the amount by which the wheels of a vehicle are able to turn. See steering lock and lock to lock. [3] An obstruction such as a air lock or vapor… … Dictionary of automotive terms
lock — I UK [lɒk] / US [lɑk] verb Word forms lock : present tense I/you/we/they lock he/she/it locks present participle locking past tense locked past participle locked *** 1) a) [transitive] to fasten something such as a door or a container, usually… … English dictionary
Steering — For other uses, see Steering (disambiguation). Part of car steering mechanism: tie rod, steering arm, king pin axis (using ball joints). Steering is the term applied to the collection of components, linkages, etc. which will allow a vessel (ship … Wikipedia
lock — lock1 lockless, adj. /lok/, n. 1. a device for securing a door, gate, lid, drawer, or the like in position when closed, consisting of a bolt or system of bolts propelled and withdrawn by a mechanism operated by a key, dial, etc. 2. a contrivance… … Universalium
lock — lock1 W3S2 [lɔk US la:k] v ▬▬▬▬▬▬▬ 1¦(fasten something)¦ 2¦(keep in a safe place)¦ 3¦(fixed position)¦ 4¦(fixed situation)¦ 5 be locked in battle/combat/dispute etc 6 lock arms 7 lock horns (with somebody) Phrasal verbs lock… … Dictionary of contemporary English
lock — lock1 [ lak ] verb *** 1. ) transitive to fasten something such as a door or a container, usually with a key, so that other people cannot open it: John went out and locked the door behind him. Have you locked the car? lock something in something … Usage of the words and phrases in modern English
Как я пофиксил Steering column lock
Приветствую товарищи!
Долго выбирал тему для своего первого поста и полагаю, что не ошибся, ибо проблема желтого руля решилась в результате собственной внимательности.
Кратко предыстории:
Стал владельцем пасика и сразу предупредили, что с блоком комфорта а.к.а. EVL — беда, а проявлялась она через
5 секунд после извлечения ключа из замка в виде желтого руля и сообщения Steering column lock. В добавок не блокировался руль и еще заметил, что с этой ошибкой при постановке на штатную сигналку двери замыкались, но поворотники не моргали…
По этим признакам я понимал, что все плохо, к тому же курс доллара высок и нефть дешевая, так что визит к кулибиным откладыввлся. Кстати, руль желтый горел только при извлечении ключа, в остальное время ни желтого, ни красного не горело на приборке.
В течении нескольких месяцев случалось, что ошибка не вылетала и колонка замыкалась и повороты моргали при постановке на сигналку.
И по истечении нескольких нервных месяцев от того, что однажды заклинит руль и я останусь пешеходом, произошло самое настоящее волшебство, которое решило мою проблему!
Собака была зарыта в селекторе АКПП.
При возвращении ручки из драйва на паркинг, я не до конца толкал ручку и, следовательно, кнопка-предохранитель на ручке не отжималась полностью в связи с этим и вылетал мой желтый руль и я неоднократно был послан в воркшоп!
Таким макаром теперь всегда толкаю ручку вперед на паркинг до щелчка и не встречаюсь с желтым рулем!
Надеюсь кому-либо будет полезным мой пост!

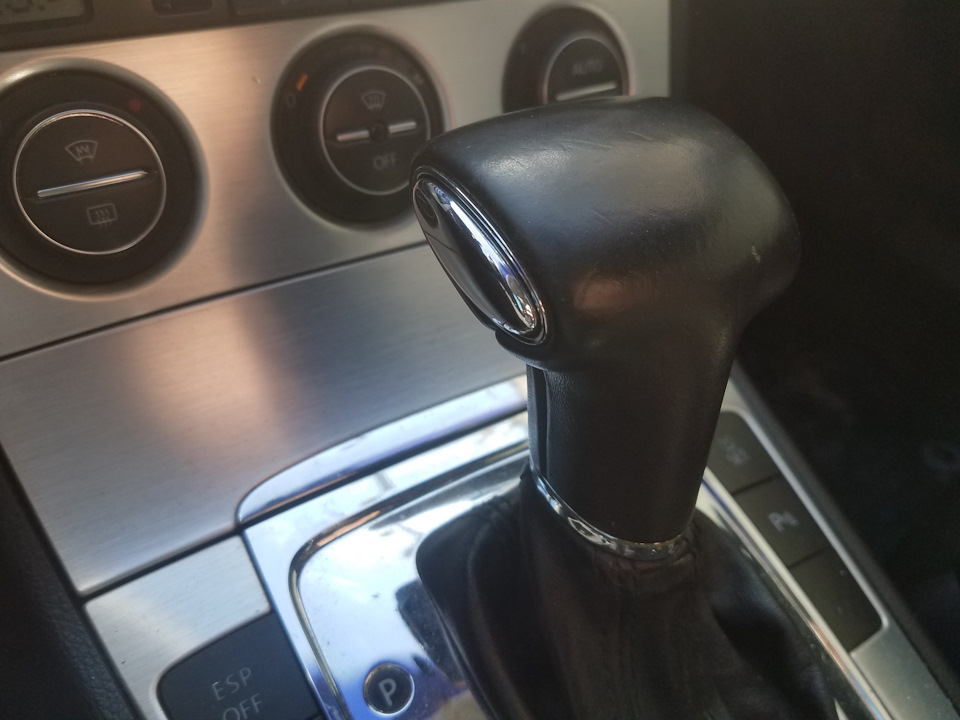

Прилагаю фотки селектора в положении, в котором вылетает ошибка и положение в котором она не проявляется.
Всем добра и качественного бензина на наших азс!))
