sub fan что за реле
расшифровка предохранителей рестайл
Блок реле в моторном отсеке FB15 рестайлинг 8N060.
fr fog lamp — Реле противотуманных фар.
throt motor — Реле блока управления дроссельной заслонкой.
inhibit clutch inter luck — Реле запрещения запуска («Р»/»N»).
air con — Реле системы кондиционирования.
horn — Реле звукового сигнала.
rad fan — Реле электродвигателя вентилятора системы охлаждения.
rad fan — Реле электродвигателя вентилятора системы охлаждения.
rad fan — Реле электродвигателя вентилятора системы охлаждения.
Блок предохранителей в моторном отсеке FB15 рестайлинг 8N200.
FL 40A ABS MTR — Мотор АБС.
FL 40A IGN SW — Замок зажигания.
FL 40A ABS SOL — Датчик АБС.
FL 30A RAD FAN1 — Вентилятор радиатора левый.
FL 30A POWER WINDOW — Эл. стеклоподъемники.
FL 30A RAD FAN2 — Вентилятор радиатора правый.
FL 60A BATTERY IGN — Зарядка аккумулятора.
FL 15A IGN COIL — Катушки зажигания.
FL 10A ECCS — Электронная система управления двигателем.
FL 15A MOTOR — Нагреватель лямбда-зонда.
FL 15A AUDIO — Aудиосистема.
FL 10A HORN — Сигнал.
FL 10A TAIL LAMP — Задний свет.
FL 15A H/LAMP RH — Правая фара.
FL 15A H/LAMP LH — Левая фара.
FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя.
FL 15A FR FOG L — Противотуманки.
FL 100A BATTERY — Генератор.
Блок предохранителей в салоне FB15 рестайлинг 24350-8N000.
1-я строка слева на право:
10А ACC — зеркала, магнитола, acc
15А BAT — Лампы стоп-сигналов
10А BAT — Аварийная сигнализация.
20А BAT — Обогрев заднего стекла.
10А IGN — электронные компоненты (Доп. устройства).
10А IGN — Управление коробкой.
2-я строка:
10A BAT — Доп.устройства, сигналка
10А BAT — Освещение салона.
15А IGN — Отопитель передний.
10А IGN — Кондиционер.
15А IGN — Отопитель передний.
10А IGN — Система управление двигателем 2.
10А IGN — Айрбэг.
10А IGN — Система управление двигателем 1.
3-я строка:
10А ST — Стартер.
15А ACC — Прикуриватель.
20А IGN — Дворники передние.
10А IGN — Указатели поворота.
10А IGN — Дворник задний.
15А IGN — Топливный насос.
10А IGN — Приборка (спидометр, тахометр, указатели температуры и уровня топлива).
10А IGN — ABS.
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Победил вентилятор

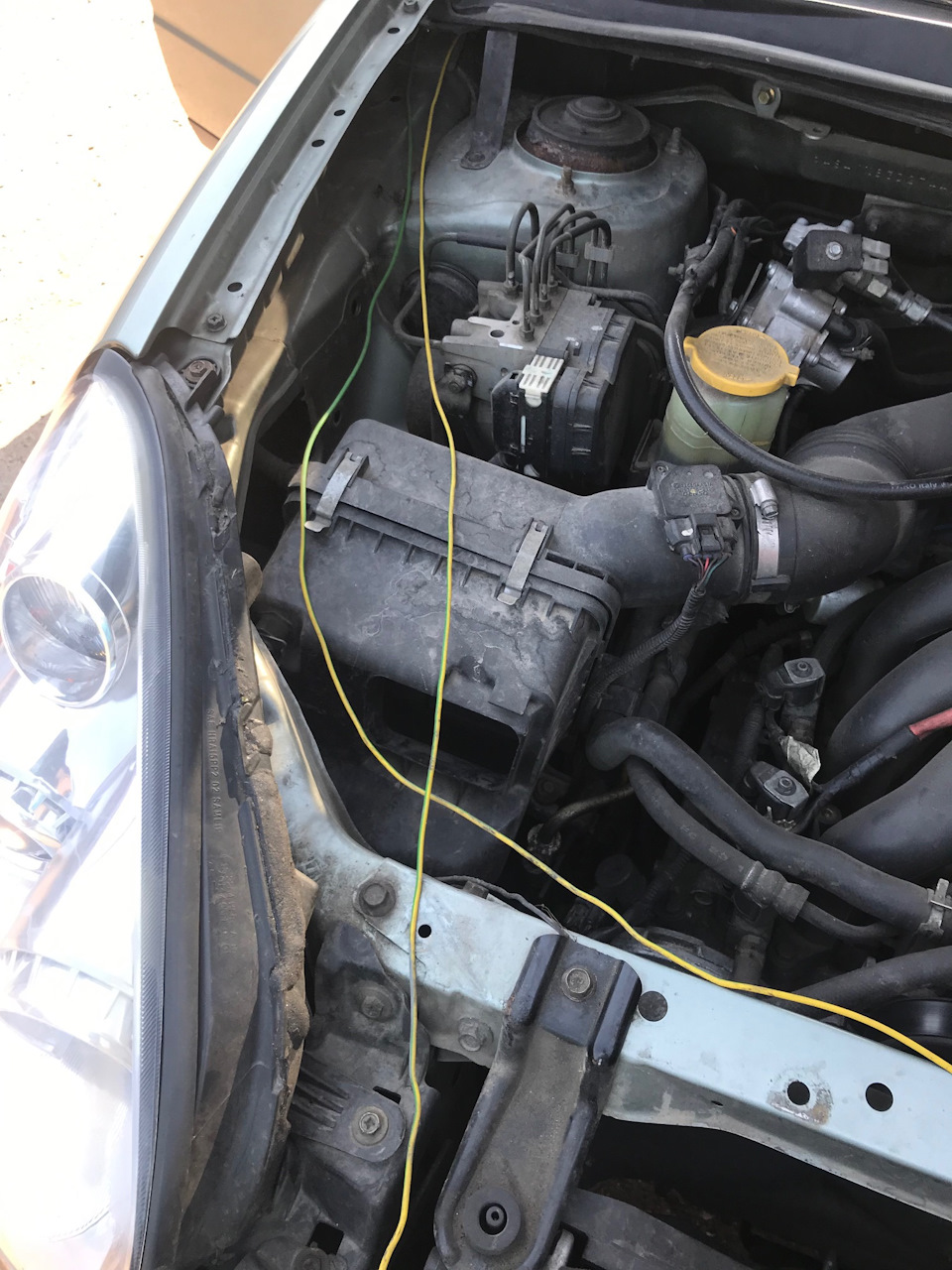

Впервые с зимы появилось время спокойно подумать. Посмотреть электросхемы, разобраться с тем, почему не работает вспомогательный вентилятор системы охлаждения.
Все время был подключен телефон к OBD. Как только температура подползала к 96-98 градусам врубал вентилятор кнопкой. Зимой пользовался очень редко, а сейчас в пробках на жаре постоянно.
Вобщем заглядывать в микросхемы было даже лишним развлечением. Оказывается все есть на обратной стороне крышки главного блока реле и предохранителей.

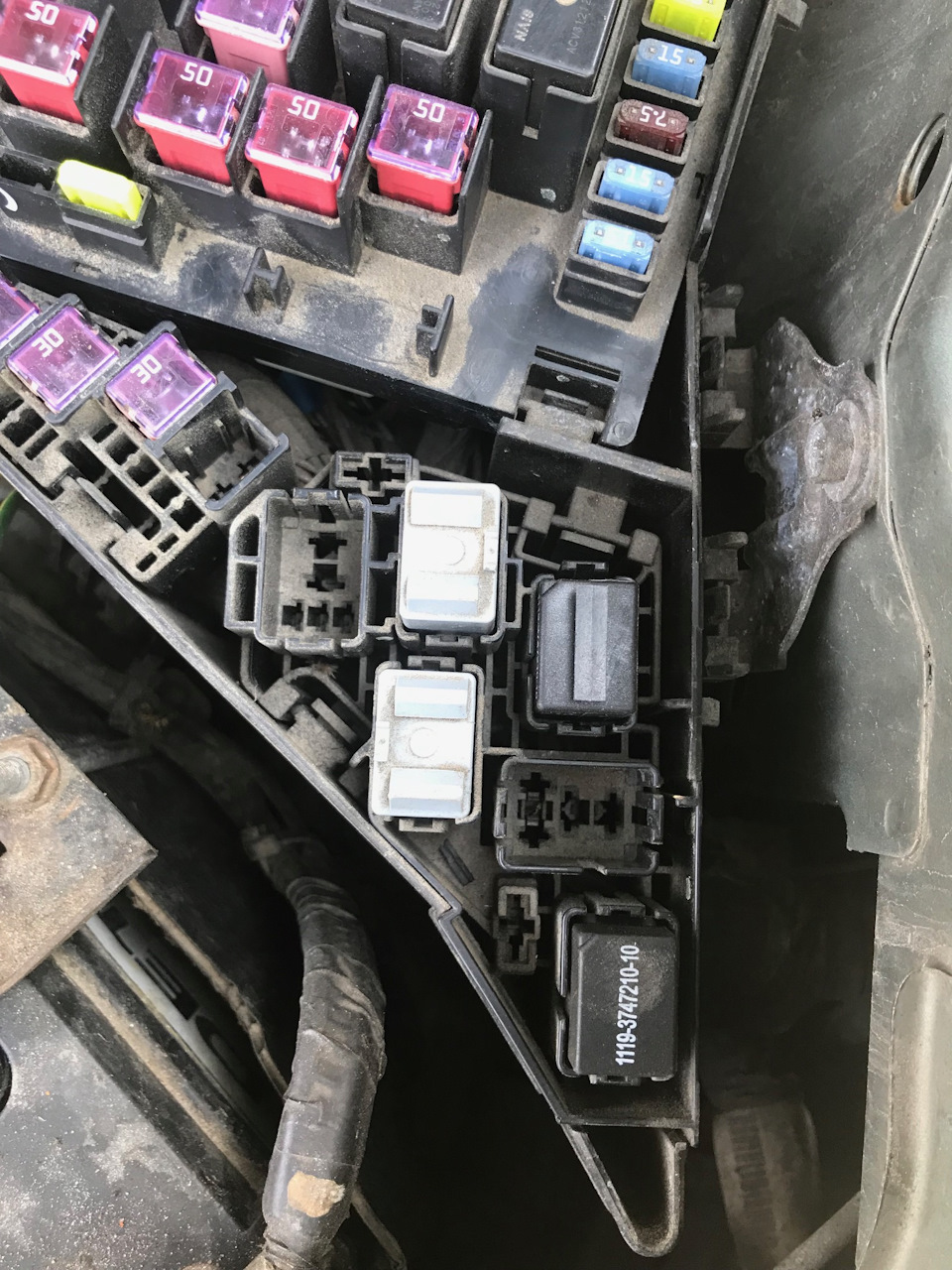

Поменял релюшки местами и вентиляторы заработали. Оба одновременно. Тихо, еле слышно. Оказалось одна релюшка была дохлой. Но до этого я возился с главным реле вентилятора. Прозванивал его. Но оно работало. Не было времени копать дальше сделал по быстрому кнопку в салон и отложил все до теплых времен.
врубились на 98 градусах и за пару секунд скинули температуру до 93. Зашел в автомагазин подобрал Бошевскую. Чисто по виду. За 3 евро. Все отлично работает.
Subaru Tribeca 2007, 250 л. с. — своими руками
Машины в продаже
Комментарии 8
по итогу то, какое реле было поменяно? дополнительного вентилятора? которое на крышке обозначено как SUB FAN RELAY? На фото видно, что на дополнительном вентиляторе стоит жигулёвское реле, а на реле кондея тоже какое то реле не штатное…

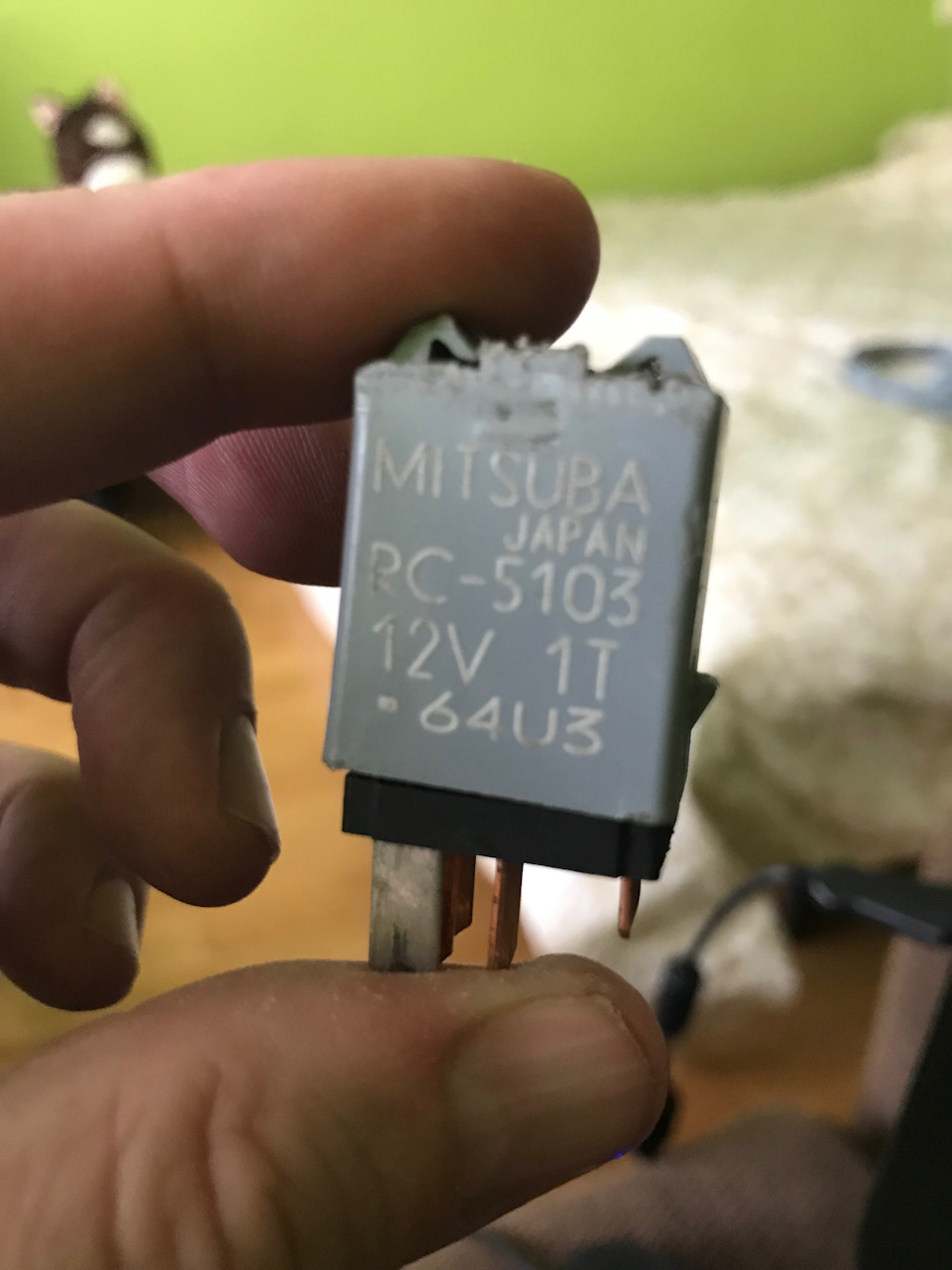

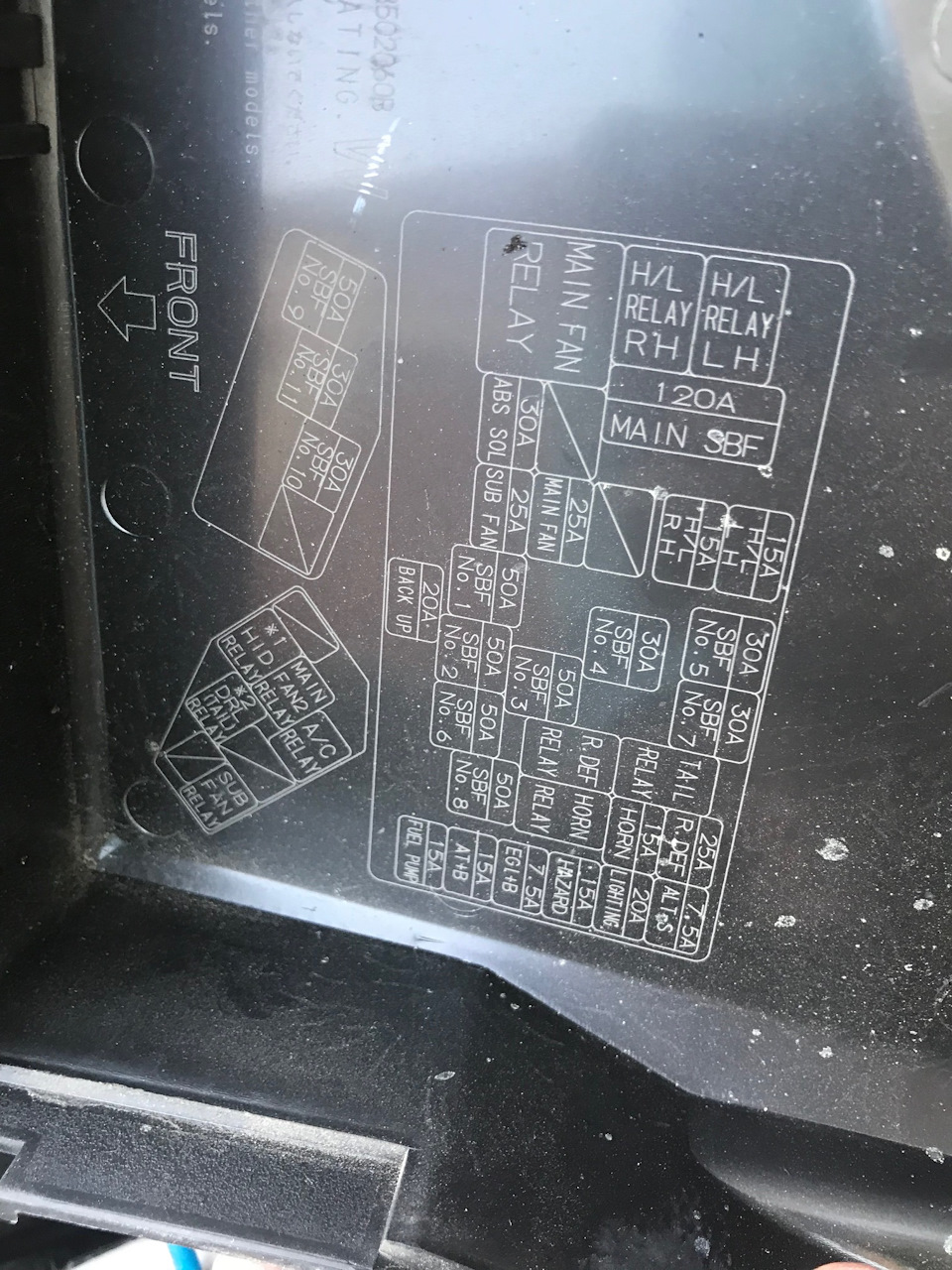

Снято до замены. Сейчас заменено Main Fan 2. Под кондей купил жигулёвских два. Ранее. Ну и сунул их оба вместо вьетнамских синих. Получилось одно под кондей, второе под Sub fan relay.
Так майн фан 2 это как раз получается второе реле основного, левого вентилятора. А не работал тогда какой всё таки? Основной или дополнительный?
Не работал правый по ходу движения. Левый срабатывал вместе с кондишкой и потом бешено крутил при 101 градусе.
Хм, интересно получилось. Не работал доп вентиль а релюха вторая от основного помогла. Нужно смотреть схему короче
Я могу все объяснить :). Я же не диссертацию о вентиляторах пишу. Увидел две релюшки на вентиляторы стал их перекидывать местами, добавил валяющуюся в машине и все заработало. До процесса озарения все было логично. А потом хаотично. Сейчас я даже не скажу какая была неисправна. Как только все заработало остальное перестало иметь значение :).
А ларчик просто открывался.
Знаешь всегда кажется просто в конце. Накануне несколько дней смотрел Ильдар-автоподбор канал про оживление мертвецов. Крутишь в самый конец и причина всегда простая и банальная. А смотришь все чувак копает по несколько дней. Так и здесь было. Увидел на схеме, что на вентиляторы идут три или четыре реле. Но по схеме не понимал, где они. То что нашёл в сети, какая-то ерунда. Потом стал изучать цифры на самом блоке реле. И увидел случайно схему на перевёрнутой крышке. Вещи вроде простые, но если ты изначально их не знаешь, то путь к решению долгий. Просто говорю, с зимы появилось время 🙂
Предохранители и реле Toyota Corolla 150, Toyota Auris
1 го поколения выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах в кузове хэтчбек и поставлялся по всему миру. За это время модель прошла рестайлинг. В данном материале вы найдёте информацию с описанием расположения электронных блоков управления, подробно рассмотрим блоки предохранителей и реле Тойота Аурис со схемами и фото примерами исполнения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.
Блоки под капотом
Схема расположения
Общая схема расположения блоков под капотом
Описание
Основной блок предохранителей и реле
Устанавливается в левой части под копотного пространства.
Вариант 1
Схема
Назначение
| F1 | 30А H-LP CLN — Омыватель фар |
| F2 | 45А RDI FAN — Вентилятор системы охлаждения |
| F3 | 30А ABS NO.3 — ABS и VSC |
| F4 | 50А ABS NO.1 — ABS и VSC |
| F5 | 50А HTR — Кондиционер |
| F6 | 10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | 10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 | 15А RAD NO.1 — Аудиосистема |
| F9 | 10А DOME — Освещение салона, освещение багажника, система Smart Entry |
| F10 | 20А STRG LOCK — Система блокировки рулевого управления |
| F11 | 30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | 10А ETCS — Система управления дроссельной заслонкой |
| F13 | 10А TURN-HAZ — Указатели поворота и аварийная сигнализация |
| F14 | 7,5А ALT-S — Система зарядки АКБ |
| F15 | 7,5А AM2 NO.2 — Блок управления электро оборудованием |
| F16 | 50А H-LP MAIN — Головные фары |
| F17 | 50А P/I — Система впрыска топлива |
| F18 | 80А GLOW — Система предпускового подогрева двигателя (для дизелей) |
| F19 | 60А EPS — Электро усилитель рулевого управления |
| F20 | 120А ALT — Система зарядки АКБ |
| F21 | 15А IG2 — Система впрыска топлива, система Smart Entry |
| F22 | 10А HORN — Звуковой сигнал |
| F23 | 20А EFI MAIN — Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT — Роботизированная коробка передач |
| F28 | 30А HTR SUB NO.3 — Кондиционер |
| F29 | 30А HTR SUB NO.2 — Кондиционер |
| F30 | 30А HTR SUB NO.1 — Кондиционер |
| F31 | 10А H-LP LH LO — Правая фара (ближний свет) |
| F32 | 10А H-LP RH LO — Левая фара (ближний свет) |
| F33 | 10А H-LP LH HI — Правая фара (дальний свет) |
| F34 | 10А H-LP RH HI — Левая фара (дальний свет) |
| F35 | 10А EFI NO.1 — Система впрыска |
| F36 | 10А EFI NO.2 — Система впрыска |
| F37 | 7,5А IG2 NO.2 — Система пуска, система Smart Entry |
| 38 | FR DEICER — Реле вентилятора система охлаждения |
| 39 | IGT/INJ — Реле переключателя света фар |
| 40 | AMT — Реле роботизированной коробки передач |
| 41 | H-LP — Реле фар |
Предохранители и блоки реле для Toyota Auris (E150) (2006-2012) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Auris (E150) (2006, 2007, 2008, 2009, 2010, 2011, 2012).
Проверка и замена предохранителей
Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.
Уведомление
Пассажирское отделение
Блок предохранителей в салоне
Левый руль
Панель предохранителей расположена под приборной панелью со стороны водителя. Снимите крышку.
Правый руль
Панель предохранителей находится под перчаточным ящиком. Снимите крышку, а затем снимите крышку.
Левый руль
Правый руль
Откройте перчаточный ящик и сдвиньте его с демпфера, приподняв его, чтобы отсоединить зажимы внизу.
| № | Предохранитель | А | Схема |
| 1 | СИЛА | 30 | Передний левый стеклоподъемник |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель «MIR HTR» |
| 3 | — | — | — |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Короткий штифт (автоматический кондиционер) | ||
| Нагреватель (HTR (кроме автоматического кондиционера)) | |||
| R3 | LHD: указатель поворота | ||
Блок реле №1
| № | Реле |
| R1 | Стартер (ST) |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Аксессуар (ACC) |
| R4 | (ACC CUT) |
Блок реле №2
| № | Реле |
| R1 | Передняя противотуманная фара (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (ПАНЕЛЬ) |
| R4 | — |
Моторного отсека
Блок предохранителей в моторном отсеке
| № | Предохранитель | А | Схема |
| 1 | КУПОЛ | 10 | Внутреннее освещение, освещение багажного отделения, подсветка умывальника, интеллектуальная система входа и запуска, беспроводной пульт дистанционного управления, подсветка переключателя двигателя |
| 2 | РАД №1 | 15 | Аудиосистема, система навигации |
| 3 | ECU-B | 10 | Главный ЭБУ кузова, электрические стеклоподъемники, приборы и счетчики, система блокировки дверей с электроприводом, система контроля устойчивости автомобиля, система стоп-старт, система зарядки |
| 4 | DCC | — | — |
| 5 | ECU-B2 | 10 | Многорежимная механическая коробка передач, система кондиционирования, интеллектуальная система входа и запуска, система зарядки, электрические стеклоподъемники |
| 6 | — | — | — |
| 7 | ECU-B3 | 7,5 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 8 | — | — | — |
| 9 | IGT / INJ | 15 | Бензин: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 10 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки рулевого управления |
| 11 | A / F | 20 | Система вытяжки |
| 12 | AM2 | 30 | Система запуска, интеллектуальная система входа и запуска, предохранитель «IG2 № 2» |
| 13 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 14 | ОБОРОТ | 10 | Сигнальные огни поворота |
| 15 | ALT-S | 7,5 | Система зарядки |
| 16 | АМ2 №2 | 7,5 | Главный ЭБУ кузова, система остановки и запуска |
| 17 | HTR | 50 | Система кондиционирования воздуха |
| 18 | АБС №1 | 50 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 19 | CDS FAN | 30 | 1AD-FTV, 2AD-FHV: Электрический вентилятор охлаждения |
| АБС №3 | 30 | Бензин (TMC Made): антиблокировочная тормозная система, система контроля устойчивости автомобиля | |
| 20 | RDI FAN | 40 | Электрический вентилятор охлаждения |
| 21 год | H-LP CLN | 30 | Очиститель фар |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | H-LP ГЛАВНЫЙ | 50 | Предохранители «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI» |
| 27 | ЧИСЛО ПИ | 50 | Предохранители «EFI MAIN», «EDU», «HORN», «IG2» |
| 28 | — | — | — |
| 29 | P-СИСТЕМА | 30 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 30 | Светиться | 80 | Система накаливания двигателя |
| 31 год | EPS | 60 | Электроусилитель руля |
| 32 | ALT | 120 | Бензин: Система зарядки, «RDI FAN», «H-LP CLN», «ABS № 1», «ABS № 3», «HTR», «HTR SUB № 1», «HTR SUB № 2», «HTR SUB» № 3 »,« ACC »,« CIG »,« ECU-IG № 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,« ECU-IG № 1 »,« SEAT HTR » »,« AM1 »,« ДВЕРЬ »,« СТОП »,« ПЕРЕДНЯЯ ДВЕРЬ »,« ПИТАНИЕ »,« ЗАДНЯЯ ДВЕРЬ »,« ЗАДНЯЯ ДВЕРЬ »,« OBD »,« ACC-B »,« ЗАДНИЙ ТУМАН »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL »предохранители |
| ALT | 140 | Дизель: Система зарядки, «RDI FAN», «CDS FAN», «H-LP CLN», «ABS № 1», «ABS № 2», «HTR», «HTR SUB № 1», «HTR SUB № 2» »,« HTR SUB № 3 »,« STV HTR »,« ACC »,« CIG »,« ECU-IG № 2 »,« HTR-IG »,« WIPER »,« RR WIPER »,« WASHER »,» ECU-IG № 1 »,« SEAT HTR »,« AM1 »,« DOOR »,« STOP »,« FR DOOR »,« POWER »,« RR DOOR »,« RL DOOR »,« OBD »,« ACC- Предохранители B »,« RR FOG »,« FR FOG »,« SUNROOF »,« DEF »,« MIR HTR »,« TAIL »,« PANEL » | |
| 33 | IG2 | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители IGN, METER |
| 34 | РОГ | 15 | Рог |
| 35 год | EFI ГЛАВНАЯ | 20 | Бензин: Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система Stop & Start, предохранители «EFI № 1», «EFI № 2» |
| 30 | Дизель: многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система Stop & Start, предохранители «EFI № 1», «EFI № 2» | ||
| 36 | EFI ГЛАВНАЯ | 30 | |
| EDU | 20 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 37 | — | — | — |
| 38 | BBC | 40 | Система остановки и запуска |
| AMT | 50 | Многорежимная механическая коробка передач | |
| 39 | HTR SUB №3 | 30 | Нагреватель мощности |
| 40 | — | — | — |
| 41 год | HTR SUB №2 | 30 | Нагреватель мощности |
| 42 | — | — | |
| 43 | HTR SUB №1 | 30 | без PTC 600W: Электронагреватель |
| 50 | с PTC 600W: Электронагреватель | ||
| 44 | — | — | — |
| 45 | STV HTR | 25 | Нагреватель мощности |
| 46 | АБС №2 | 30 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 47 | — | — | — |
| 48 | — | — | — |
| 49 | — | — | — |
| 50 | — | — | — |
| 51 | H-LP LH LO | 10 | Кроме HID: Левая фара (ближний свет) |
| 15 | HID: Левая фара (ближний свет) | ||
| 52 | H-LP RH LO | 10 | Кроме HID: правая фара (ближний свет) |
| 15 | HID: правая фара (ближний свет) | ||
| 53 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 54 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 55 | EFI №1 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 56 | EFI №2 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 57 | ИГ2 №2 | 7,5 | Система запуска, интеллектуальная система входа и запуска |
| 58 | WIP-S | 7,5 | Система зарядки |
| Реле | |||
| R1 | — | ||
| R2 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №3) | ||
| R3 | Датчик состава топливовоздушной смеси (A / F) | ||
| R4 | (IGT / INJ) | ||
| R5 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №2) | ||
| R6 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №1) | ||
| R7 | Кроме 1NR-FE: Диммер | ||
| R8 | 1NR-FE: Диммер | ||
| R9 | Многорежимная механическая коробка передач (AMT) | ||
| R10 | Фара (H-LP) | ||
