Улучшение звука штатной магнитолы в J5 дорестайл

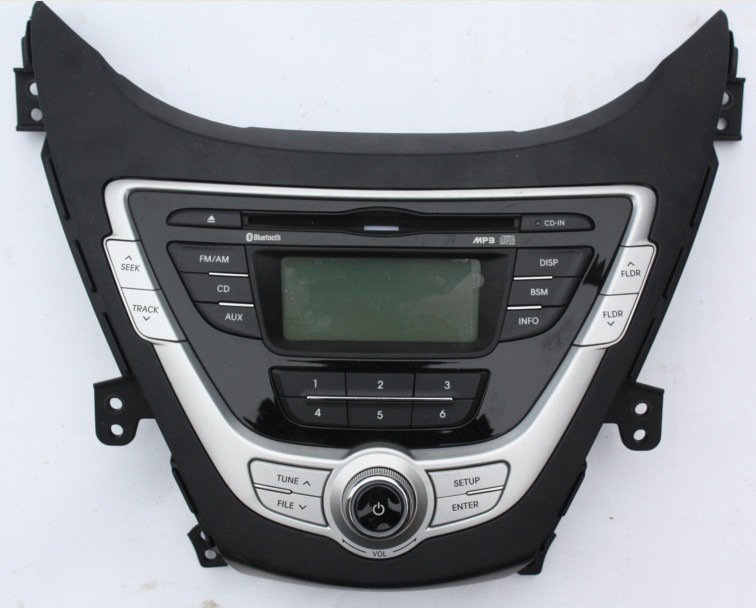

Выкладываю способ улучшения звука штатной магнитолы в J5 дорестайл, заключающегося в замене встроенного усилителя.
Микросхема усилителя TB2926, полная аббревиатура TB2926CHQ.

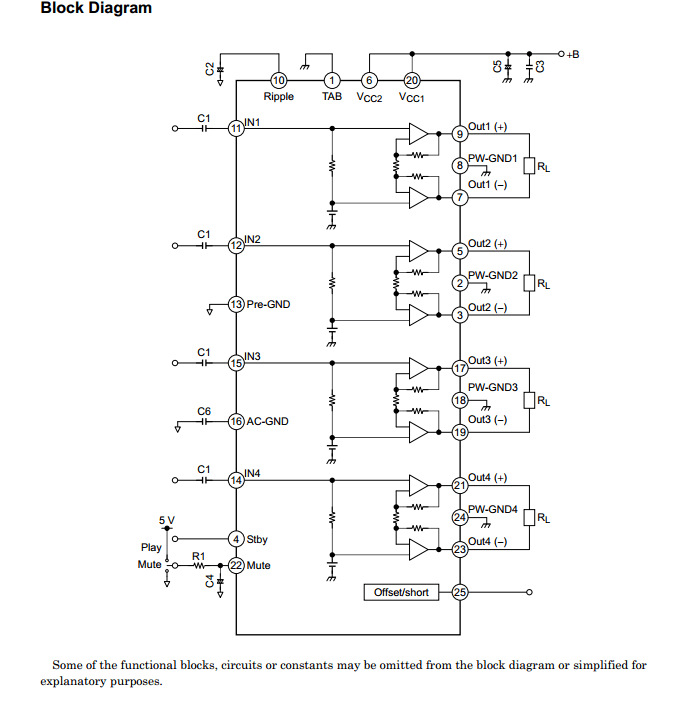

Характеристики микросхемы ниже:
В качестве замены можно использовать микросхему PAL007C, которая позволяет без особого труда хочу переделать автомагнитолу и повысить выходное качество звука. Сложность в выборе подобной микросхеме заключается в множестве подделок, у которых даже закупочная цена не превышает 5$, в то время как оригинал стоит 30$!

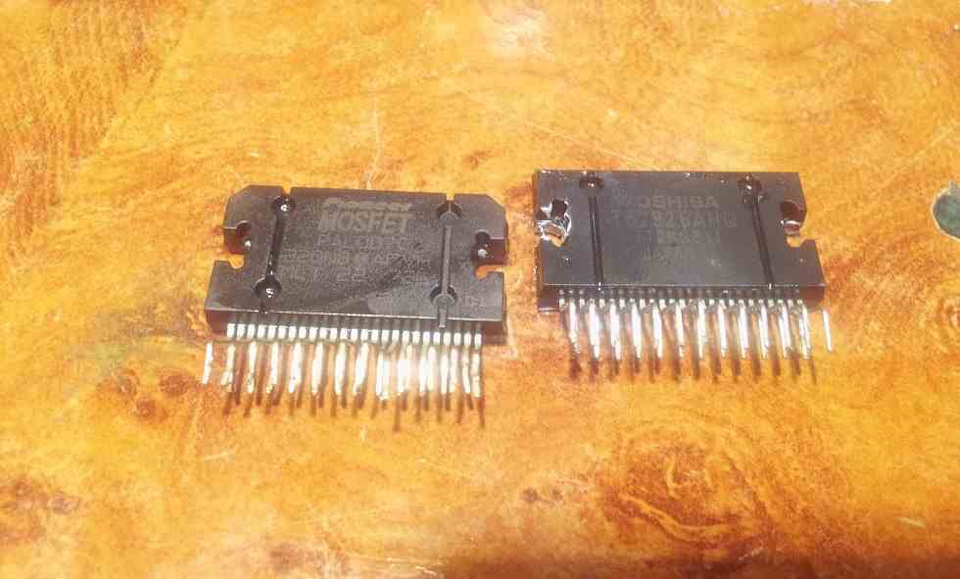

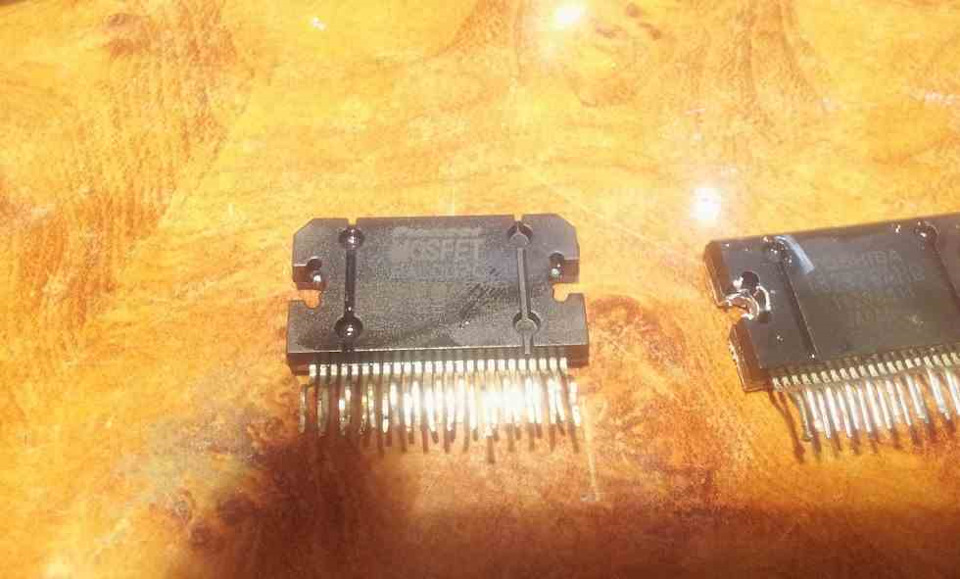

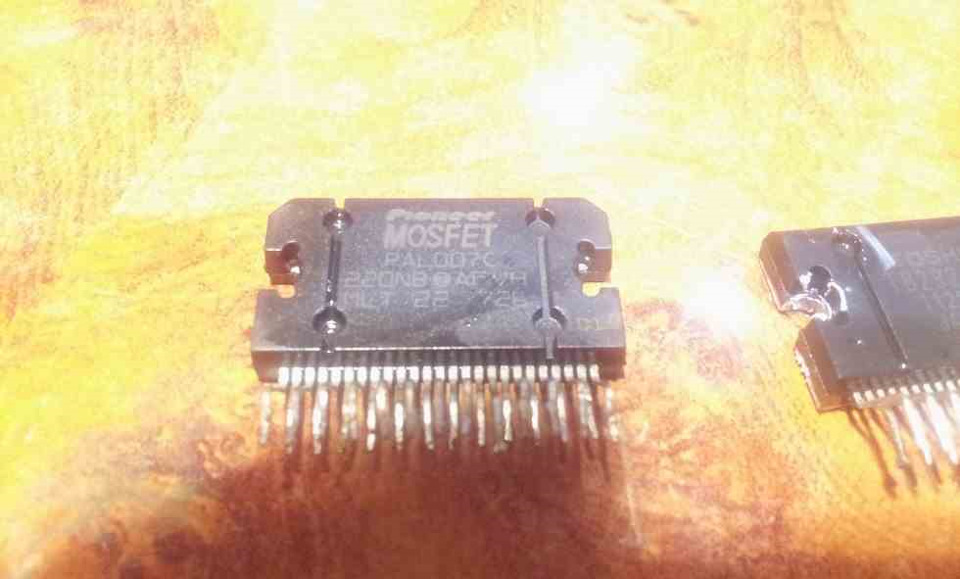

Подделки очень сложно обнаружить, может быть полная визуальное исполнение но например маркировка отличаться. Решил попытаться заснять как выглядит визуально оригинал PAL007C, и TB2926CHQ, может кому пригодится для сравнения.
После замены штатной микросхемы усилителя искажение уменьшилось в слышимом диапазоне, мощность звука повысилась на данной магнитоле минимум в два раза в слышимом диапазоне. Так же появились барабаны. При этом переделка коснулась только замены одной микросхемы и обошлась она в 1200 рублей. И отпала необходимость в замене на новую магнитолу да и еще покупку новой рамки.
Еще по поводу выходов под усилитель, если в итоге вам звук не понравится вполне реально вывести линейные выхода на заднюю панель автомагнитолы, в более полной версии эти разъемы предусмотрены.
Замена Toshiba TB2926HQ на TDA 7560
Побаловавшись с настройками штатного мафона, стал понятен его «максимум». Максимум этот, конечно же, звезд с неба не хватает. Поэтому следующим шагом планировал одно из двух:
1) новая магнитола (например Pioneer DA-120)
2) хороший усилитель к штатной голове
Естественно с идеей в долгосрочной перспективе оба варианта объединить.
Плюсы каждого из решений очевидны, а вот минусов оказалось так же предостаточно.Хочется использовать по максимуму то, что в тачке уже есть — активный микрофон, управление на руле (включая звонки), входы USB и AUX в подлокотнике, верхний экран, куда глаза уже смотрят «по умолчанию» — в общем все это сужало круг магнитол практически до нуля, а те что оставались, все равно пришлось бы допиливать, так и не получая 100% результата. В общем, усилия вызывают вопросы в контексте тех выгод, что они могли бы дать. Новая магнитола без конкретного колхоза не встанет.
Ну а ставить усь к штатной голове, зная, что на него будет подаваться далеко не суперский сигнал — пустая трата денег.
Попробовал выжать максимум из того что есть. Заменил встроенный, достаточно бюджетный, усилитель фориковской головы. У нас стоит Toshiba TB2926HQ — именно он виновен в надрывных басах и очень жёстких, нечистых, высоких.
Позвонил в один из сервисов по ремонту магнитол — за несколько дней мне нашли брэндовый мальтийский TDA 7560 из какого-то заброшенного древнего Клариона. Пошёл-таки на замену, попутно поменяв кондёр.
Практические результаты (почему-то кстати достигнуты не сразу, пришлось пару часов покататься — усилители и кондёры, что, тоже должны разогреваться?):
Короче говоря, по соотношению вложенных средств и полученного результата — это более чем оправданное вложение. Удовольствие в сумме обошлось в 2 рубля за работу, усь, кондер и чистку.

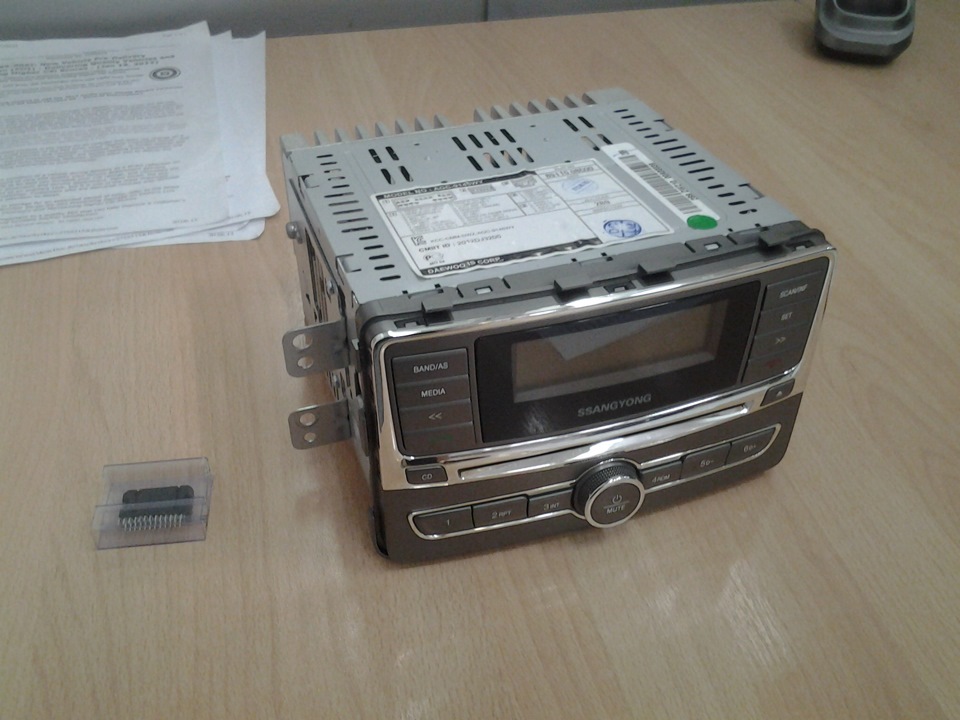

Апгрейд магнитолы.
Штатная магнитола в принципе не плохо играет. Конечно не шедевр, но на мой вкус нормально. Я бы заменил голову на более качественный вариант, но для этого придется морочиться с переходными рамками, да и внешний вид новой магнитолы будет выбиваться из общего оформления салона, а мне это критично…
Вариантов решения я вижу только два:
— выпаивать линейные входы и пускать звук через внешний усилитель.
— перепаивать встроенный усилитель магнитолы, что даст некоторую прибавку мощности и уменьшение искажений.
Решил для начала перепаять встроенный усилок- сама микросхема стоит на два порядка дешевле отдельного внешнего усилителя. Вариант с выпайкой линеек оставил на последок, если угроблю встроенный усилок 🙂 Именно по этому такое фиговое качество фоток в отчете- до последнего не знал получится ли фокус, снимал на телефон.
Разведку боем возможности перепайки микрухи я провел еще при установке экрана. Методика снятия магнитолы описана там же.

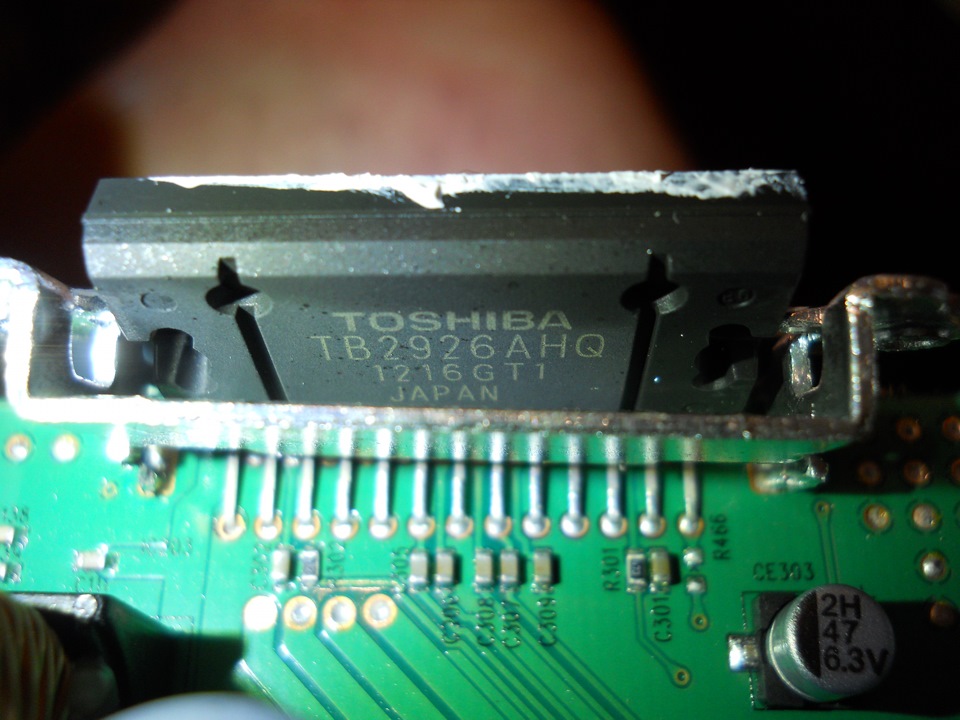

Внутри магнитолы был обнаружен усилок Toshiba TB2926AHQ.
Это оказалось немного не тем, что я хотел увидеть. Гораздо лучше, если бы внутри стояла микросхема от ST серии TDA — найти аналог на которые раз плюнуть! На тошибу ни даташита, ни распиновки с ходу не найти… Пришлось тыкать пальцем в небо: подбирать приблизительный аналог из TDA, и уж на этот аналог искать более мощный аналог. Естественно без гарантий, что этот аналог на аналог запустится, будучи установленным на место тошибы 🙂
В итоге за смешные 200р заказал на ебее микруху TDA7560…
Далее следует стандартное предупреждение: Все действия производимые с устройством вы делаете на свой страх и риск. Я не гарантирую правильности подобных действий и не рекомендую повторять то, что взбрело мне в голову 🙂

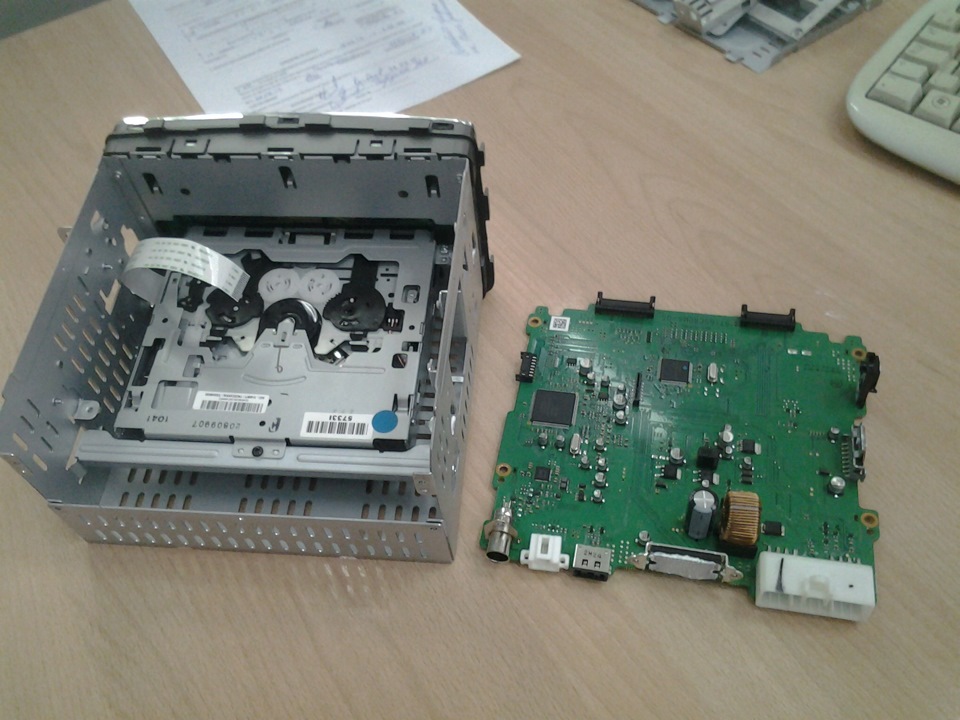

Долой сомнения, начинаем ковырять голову! Откручиваем всё, что видим, вынимаем плату.
Берем паяльник (паяльную станцию), выпаиваем старую микруху, припаиваем новую.
12. JVC KD-R402. Фото платы, целесообразность замены микросхемы УНЧ
Вряд ли эта тема кому-то понадобится, но когда я искал информацию по кишкам JVC KD-R402, то ничего не нашёл. Так что пусть будет. В записи будут фото плат, микросхем, емкостей и домыслы дилетанта. Самой замены УНЧ не будет, только пустая болтовня. Ну, в общем, погнали.
Вначале
Ещё до покупки полноценного автозвука (сага в четырёх томах в моих прошлых записях: 1, 2, 3, 4) я подумывал о доработке своего старого головного устройства, но пока думал, в машине прописалась уже другая голова. Продавать старую смысла особого не видел (кому она нафиг нужна), так что JVC-шка просто валялась дома в своей коробке. И тут я вспомнил своё старое желание проапгрейдить этот мафон, тем более что он теперь лежит под рукой и не просит оперативных работ, т.к. более не является основной балалайкой.
О внутренностях
За усиление звука в нашем случае выступает микросхема TOSHIBA TB2926CHQ с заявкой 43Вт на канал при 14.4В и 26Вт на канал при 10% искажений. Этот усилитель не поддерживает нагрузку ниже 3Ом включительно! Мои JBL GX600C имеют общее сопротивление как раз 3Ом, а отдельные компоненты и того меньше. Однако.
В даташите указана рекомендованная ёмкость электролита на входе питания 3900мФ, но в JVC поставили на 2700мФ, да ещё и на 16В всего-лишь. Чуть какая неисправность в генераторе, и он лопнет. Крайне рекомендую заменить его на положенные 25В 3900мФ. Максимальное рабочее напряжение УНЧ — 18В.
Эта микросхема имеет полную pin-to-pin совместимость с более новыми и крутыми TDA7850/7560. Сравним:
Теоретически от замены мы имеем:
Примерно такую же, но всё же чуть большую мощность
Гораздо меньшие искажения
Меньший размах пульсаций
Ухудшение по взаимопроникновению сигнала (возможно причина просто в разности методов измерения, в даташите TB не указана измеряемая частота)
Меньшая рассеиваемая мощность, т.е. тепловыделение (но опять таки возможно разность измерений)
И совместимость с 2Ом нагрузкой.
Вывод
Моё мнение — замена имеет смысл, но рассчитывать на радикальное улучшение звука не стоит. Шорт-лист деталей на замену:
УНЧ: TB2926CHQ => TDA7850
ОУ: JRC4565 => OPA2134
Ёмкость: 16В, 2700мФ => 25В, 3900мФ+
Месяца через два возможно я всё это сделаю и расскажу что вышло.
Дополнительные фото внутренностей JVC KD-R402 и список основных деталей с даташитами:
TB2926CHQ — УНЧ
C72725K — демодулятор сигнала
MN101E16KEF— микропроцессор
JRC4565 — операционный усилитель
S24CS16A — EEPROM
2051B — стабилизатор
TDA7718 — аудиопроцессор
TEF6606T — AM/FM тюнер
аналитика по замене микросхемы на выходе родного ГУ с TB2926HQ на TDA 7560
Subaru XV 2012, двигатель бензиновый 1.6 л., 116 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 6
У меня аналогичное ГУ, только в бюджет-версии… без блютус.
Я для себя в принципе рассматриваю аналогичную замену… только паять могу сам…
Но прежде чем ставить микросхему другого производителя, модели и серии… Предпочитаю проверить, корректна ли такая замена и не вызовет ли она проблем, либо искажений характеристик, помимо улучшений мощности.
У меня такая же, без блютус, пока проблем не было
У меня аналогичное ГУ, только в бюджет-версии… без блютус.
Я для себя в принципе рассматриваю аналогичную замену… только паять могу сам…
Но прежде чем ставить микросхему другого производителя, модели и серии… Предпочитаю проверить, корректна ли такая замена и не вызовет ли она проблем, либо искажений характеристик, помимо улучшений мощности.
А сравнительная информация конечно же очень полезна, я вот в радиотехнике почти ничего не понимаю, делал все на свой страх и риск. Просто если сравнивать только характеристики, то и от замены особо ожидать нечего, а на деле результат ожидания превосходит
родной магнитоле не хватает чуть-чуть громкости… вполне возможно что эта добавка как раз будет ей в плюс.
родная система магнитола + колонки — на ней очень сэкономили … я честно сказать еще не решил как поступить… то ли с этой менять усилитель либо выпаивать линейный выход … то ли докупать ту что с блютус и управлением с руля и делать с ней эти манипуляции… или отложить в долгий ящик. к звуку в машине не отношусь серьезно, получить хороший звук гораздо дороже, чем дома. но получить приемлимый уровень качества- может быть и заморочусь…
Менять можно если штатная магнитола устраивает в остальном, либо как временный вариант. Заменив усилитель получишь более качественный звук. Меня штатная магнитола не устраивала изначально по многим параметрам, поэтому экспериментировал и сжечь не боялся. Заменив усилитель улучшил качество звучания, звуком доволен, но это не предел мечтаний (кстати ранее была и акустика заменена, и шумоизоляция сделана, и сабвуфер установлен). Магнитолу менять всё равно буду, т.к. ни дизайн ни функционал не устраивают. Нынешний кризис ударил и по моему карману, так что сейчас не могу себе позволить замену на что-то другое, поэтому и использую штатную магнитолу как временный вариант на неопределенный срок. Ну а как бюджетный вариант можно вот такую поставить www.drive2.ru/l/5978721/ и доработать.
нет ничего более постоянного, чем временное… )
голова с маленьким цветным экраном стоит у брата на форестере, мне кажется если поставил MFD, то нужды в ней нет…
мне совершенно не хочется мультимедиа-девайс пальцеориентированный, ни китайский, ни фирменный…
2 дин голов строгих с ч/б экраном не вижу в продаже… (а под них еще и рамку нужно)
так что в качестве источника придется оставить голову штатную или такую как есть или от более дорогой комплектации (с блютус и управлением с руля).
и вот тут остается выбор или забить на ее звук и оставить как есть, или делать модификации разного порядка (максимум вперед 2 полосы раздельных + усилитель ) или минимум вот так вот запаять унч…
Можно и в опера в предусилителя запаять что-то взамен, я в домашней сд деке на выходе менял опера philips на burr-brown.
