Что означает и зачем нужна новая функция VFC в мультиметрах
Соответственно, на рынке представлено огромное количество разных моделей на любой вкус и кошелек.
Естественно, чем дешевле прибор, тем меньше функций он выполняет и тем ниже его точность.
Для повышения точности и достоверности измерений производители мультиметров добавляют различные функции и усовершенствования в конструкцию и схемотехнику.
Некоторое время назад в мультиметрах стали добавлять функцию TRUE RMS, которая позволяет корректировать показания с учетом несинусоидальности напряжения. Подробнее про эту опцию в нашей предыдущей статье.
До какого-то периода это было вполне приемлемо, однако, появление в большом количестве в электрохозяйствах различных приборов, которые работают по принципу частотного синтеза, сделало данную функцию недостаточной для достижения точности.
Дело в том. что синтез частоты сопряжен с наличием в напряжении и токе паразитных ВЧ гармоник, которые оказывают влияние на точность измерений, особенно по переменному току и напряжению.
Более того, наличие гармоник существенно влияет на состояние электросети в целом, но это тема для отдельного рассмотрения.
В качестве примера попробуем произвести тестовые измерения напряжения на двигателе, который питается через частотный преобразователь, построенный на транзисторах. Известно, что такие преобразователи синтезируют в основном трапецеидальную форму напряжения, которая содержит множество гармоник высоких порядков.

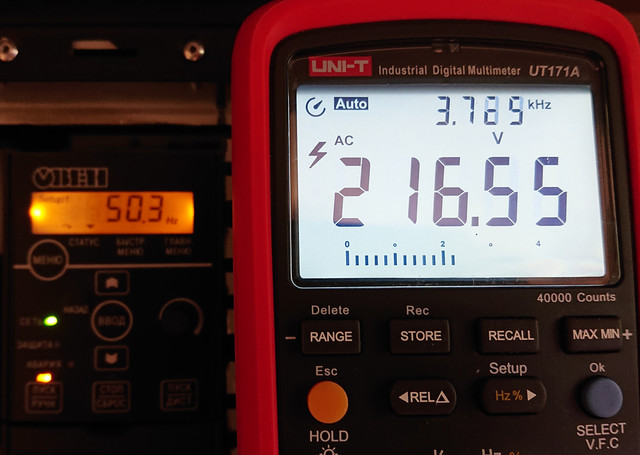

Мультиметр без включения этой функции показывает, что напряжение у нас 216 Вольт и частота 3,7 кГц, хотя частотный преобразователь показывает, что реальная частота 50,3 Гц и при этом двигатель нормально работает.
Как видим, разница между двумя измерениями без VFC и c VFC существенная и по сути, первое измерение не может считаться вполне достоверным.
Стоит отметить, что данная функция реализуется в основном в топовых оригинальных мультиметрах и в малобюджетных моделях ее нет.
Функция реализована в мультиметрах 139-й и 171-й серии мультиметров UNI-T.
Статья подготовлена интернет порталом Pribor.kz и ТОО Test instruments, официальным дистрибьютором UNI-TREND в Казахстане, на основе собственных испытаний.
Сертификат официального дистрибьютора
Расшифровка обозначений на мультиметре, что означают кнопки и значки?
Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество.
Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.
Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:
Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.
Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:
Что показывает мультиметр при выборе различных режимов работы?
Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.
сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.
2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V
, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.
3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер.
В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.
5 (пятый) сектор. Значок похож на Wi-Fi. 🙂 Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента. Например, на свой мотоцикл я поставил ручки с подогревом на руль. Пришлось наращивать провода при помощи пайки.
После пайки проверил нет ли обрыва и проходит ли ток. И так каждый провод, зато все работает.
6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:
7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:
Что такое режим HFE на мультиметре?
Переходим к более продвинутым функциям Есть на мультиметре такой тип измерений, как HFE. Это проверка транзисторов, или коэффициента передачи тока транзистора. Для такого измерения имеется специальный разъем.
Транзисторы — важный элемент, их нет пожалуй только в лампочке, но и там они наверное уже скоро появятся. Транзистор — один из самых уязвимых элементов. Они выгорают чаще всего из- за скачков напряжения и т.д. Я недавно заменил два транзистора в зарядном устройстве для автомобильного аккумулятора. Для проверки использовал тестер, транзисторы выпаивал.
Выводы разъема обозначены такими буквами, как «E, B и C». Это означает следующее: «Е» — эмиттер, «В» — база, и «С» — коллектор. Обычно у всех моделей есть возможность измерять оба типа транзисторов. У недорогих моделей мультиметров бывает весьма неудобно проверять выпаянные транзисторы из-за их коротких, обрезанных ножек. А новые — самое то :):). Смотрим видео, как проверить исправность транзистора с помощью тестера:
Транзистор в зависимости от его типа (PNP или NPN) вставляется в соответствующие разъемы и по показаниям на дисплее определяется исправен он или нет. При неисправности на дисплее появляется 0. Если Вы знаете коэффицент передачи тока проверяемого транзистора, Вы сможете проверить его в режиме HFE сверив показания тестера и паспотных данных транзистора
Как обозначают сопротивление на мультиметрах?
Одно из основных измерений, которые снимаются мультиметром – это сопротивление. Обозначается он символом в виде подковы: Ω, греческая омега. При наличии на корпусе мультиметра только такого значка, прибор измеряет сопротивление автоматически. Но чаще рядом стоит диапазон из цифр: 200, 2000, 20k, 200k, 2000k. Буква «k» после цифры обозначает префикс «кило», что в системе измерений СИ соответствует цифре 1000.
Зачем кнопка hold в мультиметре и для чего она нужна?
Кнопка Data hold, которая имеется у мультиметра одними считается бесполезной, другие, наоборот, пользуются ей часто. Означает она удержание данных. Если нажать на кнопку hold, то данные, отображаемые на дисплее зафиксируются и будут отображаться постоянно. При повторном нажатии мультиметр вновь вернется в рабочий режим.
Функция эта бывает полезна, когда у Вас к примеру ситуация когда вы пользуйтесь поочередно двумя приборами. Вы провели какое-то эталонное измерение, вывели его на экран, а другим прибором продолжаете измерять, постоянно сверяясь с эталоном. Эта кнопка есть не на всех моделях, предназначена она для удобства.
Обозначения постоянного (DC) и переменного тока (АС)
Измерение постоянного и переменного тока мультиметром так же является его основной функцией, как и измерение сопротивления. Часто на приборе можно встретить такие обозначения: V и V
— постоянное и переменное напряжение соответственно. На некоторых приборах постоянное напряжение обозначается DCV, а переменное АСV.
Опять же измерять ток удобнее в автоматическом режиме, когда прибор сам определяет сколько вольт, но эта функция есть в моделях подороже. В простых моделях постоянное и переменное напряжение при измерениях нужно измерять переключателем в зависимости от измеряемого диапазона. Об этом читайте подробно ниже.
Расшифровка обозначений 20к и 20м на мультиметре
Рядом с цифрами, обозначающими диапазон измерений, можно увидеть такие буквы, как µ, m, k, M. Это, так называемые, префиксы, которые обозначают кратность и дробность единиц измерения.
Например, для проверки тех же ТЭНов лучше брать тестер с функцией мегометра. У меня был случай, когда неисправность ТЭНа в посудомойке удалось выявить только этой функцией. Для радиолюбителей конечно подойдут более сложные приборы — с функцией измерения частот, емкости конденсаторов и так далее. Сейчас очень большой выбор этих приборов, китайцы чего только не делают.
Как пользоваться мультиметром: инструкция для новичков
Мультиметр — очень удобный и функциональный прибор. Главное знать его принцип работы и устройство систем измерения. Научиться пользоваться мультиметром стоит не только тем, кто постоянно сталкивается с электронными системами и электроцепями. Такое знание пригодится для новичков, любому мужчине, ведь этот достаточно сложный прибор может работать как прозвонка и делать множество других простых вещей.
Общая информация о функциях мультиметра
Стоит понимать, что функции мультиметра могут быть как угодно обширны. Данный класс прибора по мере роста опыта его использования выбирают для решения задач необходимого уровня сложности.
Однако есть типовой набор функций, который имеет любое устройство.
Сегодня в продаже можно найти как аналоговые стрелочные, так и цифровые модели, оснащенные дисплеем. Каким именно пользоваться мультиметром, решает его будущий владелец. С одной стороны, цифровое устройство сразу показывает на дисплее понятное значение, и при изменении диапазона меняется только погрешность результата. Но приходится помнить о том, что нужно зарядить мультиметр, особенно, если он оснащен аккумулятором.
Аналоговое решение имеет свои преимущества. Стрелочный мультиметр показывает постоянную, фиксированную погрешность. Если диапазон типовых значений тока или напряжения известен, можно мгновенно визуально, по положению стрелки, оценивать режимы работы оборудования или параметры сети. Шкала прибора обычно имеет цветовое зонирование. Кроме этого, не надо думать о заряде батарей. Достаточно включить мультиметр и приступить к измерениям.
Однако практика показывает, что цифровые модели уверенно завоевывают популярность у потребителей. Поэтому далее речь будет идти именно о таком классе мультиметров.
Как расшифровываются обозначения на мультиметре
Цифровой прибор обычно имеет круговой переключатель режимов. Он не только задает пределы измерений, но и меняет функционал аппарата. Использование устройства станет простым и понятным, если научиться уверенно читать обозначения на мультиметре. Они бывают различны, и их количество зависит от сложности самого устройства.
DCV и ACV на мультиметре означают измерение напряжения постоянного и переменного тока соответственно. Зоны с такой символьной идентификацией расположены почти всегда рядом, так как данные функции являются самыми используемыми. Аналогично, обозначения DCA и ACA означают измерение силы постоянного и переменного тока соответственно. У прибора бывают и другие зоны переключения регулятора.
У современных мультиметров есть еще множество специализированных функций. Например, определение среднего квадратичного значения по серии тестов. Даже недорогие модели умеют определять частоту. Для этого обычно, в режиме тестирования напряжения, нажимается кнопка HOLD, не отсоединяя щупы от контрольных точек.
Есть и приятные полезности для домашнего мастера. Например, функция NCV (Non Contact Voltage) позволяет найти провод, по которому течет фаза, прямо в стене под штукатуркой.
Как правильно подключить щупы
Правильно подключить мультиметр необходимо по нескольким причинам. Во-первых, это позволяет получать верные результаты измерений. Во-вторых, каждое тестирование должно производиться по определенным правилам. Наконец, это позволит не сжечь измерительные контуры самого мультиметра.
Сперва нужно внимательно посмотреть на прибор. У него на панели есть три гнезда для щупов. Черный всегда вставляется в гнездо соответствующего цвета, а красный варьируется в зависимости от цели применения устройства.
Рядом с одним гнездом нанесено обозначение переменного и постоянного тока на мультиметре. Найти его можно по группе надписей. Обычно указывается предельный ток, до 200-300 мА, напряжение переменной сети VAC и постоянной VDC. Воткнув щуп в это гнездо, можно начинать любые бытовые изменения. Контуры прибора выдержат воздействие в широких пределах. Все, что останется делать пользователю, выбирать диапазоны для снижения погрешности измерений.
Подключение щупов к черному и верхнему (третьему) гнезду предназначено для работы с большими значениями одного из параметров. Например, токами до 10А и выше по постоянному току. Если включить щуп в это гнездо и мерить в обычных бытовых условиях, погрешности измерений будут просто огромными.
Другие правила касаются физики процессов в электрических цепях, а также особенностей работы контрольных схем мультиметра. О них удобнее рассказать на примерах определения тех или иных параметров.
Как измерить напряжение, ток, сопротивление
Напряжение сети, ток в цепи, сопротивление отдельных элементов или контуров электрических схем проводится согласно закону Ома для участка цепи. Тем, кто их забыл, рекомендуется обновить в памяти школьный курс физики. Без этого получать правильные данные и сохранить работоспособность прибора будет весьма сложно.
Определение значения напряжения
Мерить напряжение на участке цепи или отдельном элементе проще всего.
Согласно закону Ома для участка цепи, на параллельно включенных элементах падает равное напряжение. Именно на этом принципе основана работа контрольных схем мультиметра. Так как неверное подключение прибора являет собой достаточно сложный процесс, обычно с измерением напряжения пользователи справляются с максимальной уверенностью.
Определение значения силы тока
Силу тока измеряют последовательным включением. При этом сопротивление контрольного элемента внутри устройства крайне мало для снижения влияния на параметры исследуемой сети. Согласно закону Ома, по всем последовательно соединенным участкам цепи течет одинаковый ток.
Прибор нужно включать последовательно. То есть разорвать цепь и коммутировать его к образовавшимся контрольным точкам. Например, отпаять провод питания. Один щуп подключается к питающему кабелю, другой — к бывшей точке его коммутации на схеме.
Определение значения сопротивления
При измерении сопротивления на регуляторе необходимо поставить Омы поворотом ручки в нужную зону и прислонить щупы к выводам детали или контрольным точкам схемы.
Данные методики измерений типичны и работают на большинстве классов устройств. Автоматические приборы проще в использовании. Они могут без участия пользователя настраиваться на параметры цели исследования и прощать некоторые ошибки своего владельца. Чтобы знать, на что способна та или иная модель — рекомендуется тщательно изучать инструкцию по ее эксплуатации.
Проверка радиодеталей
Если на корпусе устройства есть гребенка с гнездами или специализированная круговая зона для тестирования транзисторов, с их помощью можно определять емкости конденсаторов, проверять диоды, полупроводниковые управляемые ключи. Для всех исследований такого рода черный щуп устанавливается в черное гнездо, красный — в среднее, с низким допустимым током.
Тестирование диодов
Диод проверяется в режиме прозвонки или определения сопротивления. Щупы прикладываются дважды, в разном направлении проводимости детали. Если в одном положении на экране отображается значение сопротивления, а в другом единица, значит, диод исправен. Некоторый малый показатель в обоих тестах показывает, что деталь пробита. Единица в двух случаях означает, что диод сгорел и непригоден.
Тестирование транзисторов
Для тестирования транзисторов предназначена функция HFE. Сначала по справочнику определяют тип элемента, NPN или PNP, а также физическое размещение его эмиттера, коллектора, базы. Затем устанавливают деталь в соответствующие области кругового элемента с гнездами. Они также имеют символьное обозначение. В показывает точку, куда вставляется база, E — эмиттер, С — коллектор. Если транзистор работоспособен, дисплей покажет его базовый коэффициент усиления.
Определение емкости конденсаторов
Модель, умеющая исследовать конденсаторы, имеет отдельное гнездо, обозначенное Cx и соответствующую зону переключения регулятора. Для начала тестирования нужно установить режим. Согласно основному правилу, выбирают максимально возможный предел. Затем помещают ножки конденсатора в соответствующие гнезда разъема Сх. На экране отображается значение емкости. Последовательно снижая предел, добиваются минимального уровня погрешности данных.
В качестве заключения
Несмотря на всю свою кажущуюся неприхотливость и универсальность, мультиметр является очень сложным и чувствительным прибором. Поэтому пренебрегать чтением инструкции по эксплуатации конкретной модели крайне не рекомендуется. Не стоит игнорировать и главное правило, начинать измерения с максимального диапазона и постепенно его снижать для увеличения точности. Если не пренебрегать стандартными методиками проведения тестов и рекомендациями производителя, мультиметр прослужит своему владельцу долгие годы, не снижая точности.
Обзор токовых клещей-мультиметра UNI-T UT210E c функцией бесконтактного измерения малых постоянных токов.
Пришло в пакете, дополнительно упаковано в изолон. Упаковка не такая хорошая, как в BIC, но ничего не помялось.
Комплектация
Мультиметр лежит в хорошей картонной коробке, инструкция на английском, инструкция на китайском, чехол, щупы с заглушками и наконечниками. Батарейки в комплекте в мультике, обычные солевые. Батарейки сразу были извлечены и закинуты на подмену, поставлены аккумы. Мультиметр иногда мигает символом разряда батареи, но показывает верно. Все тесты мультиметр проходил с питанием от аккумов.
Коробка с китайской инструкцией закинута в дальний угол, щупы под резинку в чехол, батарейки в кармашек чехла, мультиметр в чехол. Чехол удобен, качество хорошее. Щупы достаю редко, в основном пользуюсь функцией измерения клещами. Но тем не менее, все необходимое в чехол помещается. Из 4 моих мультиметров у 2 нет чехлов и пришлось полировать им экран, пластик затерся.
Есть наконечники на щупах, первый раз такие вижу.
Внешность
Эргономика на уровне, в руке лежит удобно. Удобно сделан переключатель режимов и кнопка открытия клещей, все ложится под пальцы. По сравнению с mastech ms8221c он уже и чуть длиннее за счет клещей, корпус так же обрезинен.
Подсветка есть, светит белым, включается секунд на 20, но очень слабая. При свете настольной лампы практически незаметная, ночью показания видно хорошо. У mastech подсветка зеленоватая и значительно ярче.
Есть автовыключение через 15 минут бездействия, то есть не нажатия на кнопки или непереключения режима.
Функцию автовыключения можно отключить, если включить прибор с зажатой кнопкой select.
После следующего включения и выключения она опять работает.
Внутренний мир мультиметра
Мультиметр собран на SMD, все ровно и красиво, флюса не видно. Центральная микросхема dtm0660l.
Винт крышки батареи закручивается в металлическую втулку, винты крепления корпуса в пластик.
Клещи открываются на 16мм, внутренне пространство закрытых клещей около 18мм.
режимы
1. Измерение напряжения.
Постоянка.
У прибора есть функция true RMS, измерение истинного значения среднеквадратичного тока.
обычные приборы без RMS усредняют переменку и умножают ее на какой то коэффициент, при отличии частоты от 50гц или форме сигнала не-синусоиде возможны ошибки в измерении. Этот же малыш измеряет без усреднения, как есть. Не проверял.
Работает функция VFC, про нее написано что Entering this mode can accurately measure voltage and current which has VFC frequency conversion. То есть точнее измеряет напряжение и ток, которые преобразованы с помощью VFC. Я ничего не понял, разницы в показаниях не заметил, объясните зачем она, если кто знает. Так же работает обнуление.
2. Сопротивление-прозвонка-диоды-емкость.
Сопротивление.
Магазина сопротивлений нет, есть SMD резисторы с 1% точностью.
Вроде показывает верно.
нажимаю кнопку select/v.f.c — перевожу мультик в режим прозвонки.
Срабатывает без задержки, быстро. mastech ms8221c в принципе так же. Показывает сопротивление участка прозвонки в омах.
Напряжение на щупах 1В. На замкнутых родных, да и не на родных щупах, показывает 000,0.
Гнездо под щупы не глубокое, можно сказать стандартное. Например у меня в мультиметре s-line глубокие гнезда, не все щупы подходят. А в этот подойдут наверное любые.
Еще раз нажимаю кнопку select/v.f.c — переключаю в режим проверки полупроводников.
Показывает падение напряжения. Напряжение на щупах 3,2В, можно проверять практически все однокристальные светодиоды. У mastech всего 1,2 вольта и не все светодиоды светят. Вернее практически никакие не светят.
select/v.f.c — перевожу мультик в режим измерения емкости.
Емкость измеряет всего до 20mF. У mastech до 1000 mF, реально показывает и больше.
измерения оба мультиметра проводят одинаково, не морозят. mastech медленно измеряет большие емкости, переключает много пределов, у uni-t их всего три. Так же работает обнуление.
3. Измерение тока. Пределы 2А,20А,100А
Мультиметр измеряет как постоянные токи, так и переменные.
Особенностью мультиметра является измерение малых токов бесконтактным методом. Например стартерных токов. Или токов утечки в авто. Или токов потребления светодиодной лампы. Или токов балансировки батареи элементов. Не будешь же отпаивать каждый провод балансировки и ставить туда мультиметр, плата уйдет в защиту при обрыве провода. несколько мультиметров для измерения нескольких токов есть не у всех. Особенно если батарея от электровелика 7S или 10S. А этот мультиметр позволяет измерять такие токи без разрыва провода.
Переменка
Мультиметр измеряет токи порядка 10мА, о точности здесь говорить я не могу, проверить точность нечем.
На постоянке необходимо обнулять показания при отсутствии тока, показания сильно меняются при изменении положения мультиметра и проводов.
Разочарованием оказалось то, что мультиметр не измеряет ток больше 100А. Например у моих дешевых токовых клещей верхний предел 400А, но показывали и 1000А и больше. Может там точность уже никакая, но для оценки сгодится. А UNI-T чуть больше предела- перегруз на экране и пищит. Например стартерный ток мотоцикла у меня около 60А, больше 100А например стартерный ток в авто я измерить не смогу.
Так же на переменном токе работает функция VFC.
NCV
В месте соединения клещей есть датчик, реагирует на магнитное излучение. Если оно мало, то на дисплее EF, если оно есть то в зависимости от его уровня появляется одна две три или четыре горизонтальных черты, мигает светодиод в основании клещей и пищит зуммер.
Для поиска скрытой проводки по моему бесполезен, чувствительность малая.
Итог.
Плюсы
+хорошая эргономика
+быстро работает автомат
+есть подсветка
+измерение малых токов
+True RMS
+есть обнуление
+можно проверять светодиоды
Минусы
-при выходе за границы предела нет показаний на экране.
-слабая чувствительность NCV
Мне мультиметр понравился, очень удобен, пользуюсь часто.
P. S. так же можно посмотреть на похожие мультиметры 210 серии.
UNI-T UT210A переменные токи 2-200А, максималка, подсветка. (щупов нет)
UNI-T UT210B то же самое что и А, но +True RMS и NCV
UNI-T UT210C +измерение напряжения AC/DC+сопротивление+температура(есть щупы)
максималка и минималка, емкость частота (до 60Кгц) прозвонка и полупроводники.
UNI-T UT210D +измерение постоянных токов. — макс-мин.
ну и
UNI-T UT210Е сдвинули диапазон 210D 20-200А ниже-> 2-100А, — частота и температура.
