VSC System: что это такое на Toyota и Lexus
Износ протекторов шин, погодные условия, неправильные действия водителя — причины, по которым автомобиль может сорваться в занос. Колеса теряют сцепление с дорожным полотном, при этом заднюю часть авто поперечная сила “выносит” вправо или влево от вектора движения. Резкие движения рулевым колесом, экстренное торможение или выключение сцепления усугубляют ситуацию: машину начинает вращать, при столкновении с препятствием (бордюром, сугробом) или съезде в кювет авто может опрокинуться.
Чтобы избежать подобной ситуации, инженеры японского автопроизводителя Toyota разработали электронную систему, которая считывает показания нескольких датчиков и помогает водителю предотвратить занос автомобиля. Система получила название VSC System.
Что такое VSC System в Toyota и Lexus
VSC System (Vehicle Stability Control) — система курсовой устойчивости автомобиля, которая помогает водителю избежать бокового скольжения машины. VSC состоит из нескольких компонентов:
Как работает система VSC
Для того, чтобы понять, как работает система VSC, изучим природу появления бокового скольжения. При повороте на центр тяжести авто действует боковая или центробежная сила. Ее помогает преодолевать сцепление колес с поверхностью дороги. Чем выше скорость автомобиля, тем сильнее центробежная сила. При возникновении момента, когда сцепление шин с дорогой перестает удерживать снос машины, возникает занос передней или задней оси автомашины.
В случае, когда начинает заносить переднюю ось, автомобиль начинает смещаться наружу поворота, при заносе задней оси машина получает излишнюю поворачиваемость и смещается внутрь поворота. Система курсовой устойчивости постоянно контролирует положение авто, чтобы удержать его на траектории движения. Как она реагирует при заносе?
При потере сцепления с дорогой задней колесной оси блок управления получает информацию от всех датчиков. Информационный блок зажигает сигнальную лампу сработки системы курсовой устойчивости, дублирует звуковым сигналом. Для выравнивания курса ECU приводит в действие исполнительные механизмы:
По сути, VSC помогает водителю выполнить стандартные действия по выводу автомобиля из заноса: нужно снизить скорость и довернуть руль в сторону смещения задней оси.
Читайте также: Что такое ESP в машине и как оно работает.
Что значит Check VSC System
В качестве примера для проверки работоспособности системы курсовой устойчивости можно рассмотреть Lexus GS 300. Проверить работоспособность VSC просто: достаточно вставить в замок и провернуть ключ зажигания. Если контрольные лампы VSC”, “VSC off”, “ABS” и лампочка бокового скольжения загораются примерно на 3 секунды и затем гаснут — система работает нормально.
При неисправности системы курсовой устойчивости сигнал “VSC” горит, “VSC off” — начинает моргать. Для диагностики конкретной неиcправности используют специальный сканер, который подсоединяют к разъему DLC3, который находится под панелью со стороны водителя. Используя пункты меню, специалист считывает код неисправности.
В случае, если специального сканера нет, нужно использовать подкапотный сервисный разъем. В разъеме нужно соединить металлической скрепкой или другим предметом контакты Tc и E1 и включить зажигание. Мигающая лампа “VSC” выдаст диагностические коды. Для того, чтобы стереть коды, нужно не менее 8 раз нажать на педаль тормоза во время мигания лампы.
В случаях неисправностей с VSC на легковых автомобилях Toyota загорается сигнал “Check VSC System”, перестают срабатывать антипробуксовочная и антиблокировочная системы. По отзывам автовладельцев, в некоторых случаях сигнал перестает загораться сам собой, в других — после нескольких циклов запуска и остановки двигателя.
Для получения точной информации о неисправностях системы курсовой устойчивости автомобиля лучше обращаться в специализированные мастерские или сервисные центры, оснащенные специальным оборудованием.
Читайте также: Что такое интегрированная система активного управления VSM и для чего она нужна.
Загорелась лампочка VSC в автомобиле
Одна из причин загорания лампочек VSC check engine скрывается в неисправности рулевого шлейфа, однако если с ним все в порядке, следует озаботиться калибровкой датчика курсовой устойчивости. И поскольку среди многих бытует мнение, будто подобная процедура не может быть произведена, постараемся развеять этот миф и разобраться с последовательностью устранения проблемы.
Впрочем, стоит обратить внимание, что некоторые из владельцев не стремятся этого делать, просто заменяя датчик на новый. Однако стоимость датчика кусается, и потому нелишне будет знать, как можно реально сэкономить.
Отдельные модели Toyota, оснащенные системой VSC (ESP) сигнализируют загоранием соответствующих лампочек о возникших проблемах, отмечаемых такими кодами неисправностей:
• C1336 (39) — Не выполнены калибровочные работы по выведению нуля датчика контроля замедления;
• C1210 (36) — Не выполнены калибровочные работы по выведению нуля датчика, фиксирующего скорость вращения машины вокруг её вертикальной оси.
Если говорить об обычном способе стирания данных ошибок, чтобы они не фиксировались системой повторно, то сделать это в принципе невозможно при наличии исключительно автомобильного мультибрендового сканера Launch X431 Master. Выполнив, однако, специфическую калибровочную операцию, удается проблему решить.
В принципе калибровка такая доступна одним из трех существующих способов, когда:
• используется диагностический сканер Toyota/ Lexus Intellegent Tester II;
• используется диагностический сканер Toyota/ Lexus TIS Techstream;
• используется «ручная» процедура, позволяющая обойтись без какого-либо специфического оборудования для диагностирования.
Располагая исключительно X-431 вполне приемлем третий вариант, при этом следует придерживаться инструкции исполнения операций:
1. Необходимо включить зажигание.
2. На диагностической колодке OBD-II с помощью перемычки следует произвести замыкание-размыкание контактов TS и CG, соответственно выводы 12 и 4 не менее четырех раз на протяжении 8 секунд.
3. Проверяется загорание лампочки VSC, это признак того, что произошла «очистка» имеющейся записи про предшествующую нулевую точку.
4. Необходимо выключить зажигание и удостовериться в разомкнутом состоянии ранее замыкаемых контактов.
5. Вновь включить зажигание.
6. Удостовериться в погасании лампочки VSC при истечении пятнадцати секунд после включения.
7. Зажигание вновь выключается не менее чем на две секунды.
8. В DLC3 соединяются контакты TS и CG, включается зажигание.
9. Лампочка индикатора неисправностей VSC загорается и должна светиться около четырех секунд, затем она начинает быстро мигать с интервалом прерывания 0,13 секунды.
10. Если все происходит именно так, вновь выключается зажигание не менее чем на две секунды.
11. Удаляется ранее установленная перемычка.
12. Автомобиль заводится, и на нем совершается кратковременная поездка (около пяти минут). Это необходимо для того, чтобы завершить процедуру калибровки новой нулевой точки.
Когда процедура окончена, просмотр сканером текущих параметров выдает величину угла поворота 115o (Steering Angle Sensor) до того момента, пока не будет достигнута оптимальная скорость равная 45 км/ч. Ситуация такая нормальна до момента сохранения параметров обучения датчика.
VSC light toyota rav4 присутствует на данной модели в обязательном порядке.
Исправление ошибки VSC в Тойота
Время ремонта: от 2 часов
Цена на ремонт: от 1000 ₽
Бесплатная компьютерная диагностика
Обычно, стоимость компьютерной диагностики варьируется от 800 до 2500 рублей. Мы же осуществляем её совершенно бесплатно на профессиональном диагностическом оборудовании.
Гарантия на работу 180 дней
Для того, чтобы Вы были уверены в качестве оказываемых услуг, мы предоставляем Вам гарантию на все выполненные нами работы.
Оплата по факту выполненных работ
После устранения неисправностей, Вы проверяете работоспособность своего автомобиля, и только тогда оплачиваете услуги. Если мастер не смог устранить поломку, Вы не платите ни рубля!
Ремонт в день обращения
Устранение ошибки VSC осуществляется в день Вашего обращения, в течение 2 часов.
Что такое VSC?
VSC (Vehicle Stability Control) — это система курсовой устойчивости, предназначенная для сохранения управляемости автомобиля с помощью регулирования тяговой силы и тормозного усилия на каждом колесе. Функционирует она за счет комплексной работы с системами ABS (антипробуксовочная система) и TRC (система автоматического контроля пробуксовывания).
Если система VSC неисправна, автомобиль становится недостаточно маневренным, его ведущая ось будет постоянно смещаться при поворотах и езде на скользкой поверхности, что может привести к аварийной ситуации.
Нормальная работа VSC — контрольная лампа загорается во время включения зажигания и гаснет при запуске мотора. Если же лампа VSC, после запуска двигателя не гаснет, значит, система неисправна. (Если конечно она не декативирована с помощью штатной кнопки, которая предусмотрена заводом производителем).
7 причин появления ошибки VSC
Основные возможные причины постоянно горящей лампочки VSC на приборной панели:
CHECK VSC SYSTEM
Всем привет! пишу отчет!
все началось как уже писал с появившегося ВСЦ чек АБС и чек двиателя, звонил в клубный центр, размахнули руками, ладно…звоню в ТЦ Ясенево диагностика на ПК — 2900, ТЦ Внуково 2200, ТЦ Сокольники 1300 со скидкой что авто старше 5 лет. приехал протестили.

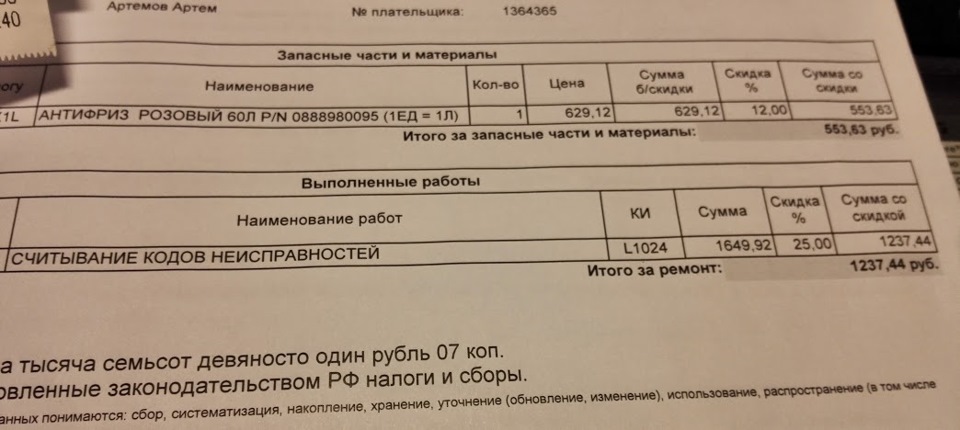

результат: Высокое напряжение в цепи выключения тормоза, не сразу обратил внимания.
(ФОТО 1)
не стал менять лампочки там, сел и поехал дальше, (лампочка стоит 114 рублей в Русь трейд, замена у них 500 рублей)…после дианостики ошибки гореть перестали, ездил еще пару недель, ничего не делал…машина переночевала, простояла сутки, прихожу к ней днем и не могу завести…сдох АКБ, прикурили завел, покатался минут 10, заорелось оно:
(ФОТО 4)
только в добавок к этому перестала разблокироваться КПП через нажатие на тормоз!, только через Шифт, переорели предохранители на стоп сингнал, и не горели ПТФ…сразу же записался на ТО, и ТЦ Сокольники, т.к. к сожалению в Клубном сервисе сказали что не знаем и не можем помочь.снова протестили и результат:
(ФОТО 3)
ничего так и не понял что это за ошибки.
…проверили и выяснилось, что всему причина подсветка значка Тойота. =)
(ФОТО 3)
Вывод, не тяните с ремонтом! сэкономите время и нервы!
Доп. оборудование косвенно влияет на электрику авто, поэтому проверять нужно их сразу. Спасибо за внимание! =)
#3 Ошибка vsc и trc
Вообщем в один прекрасный момент загорелся чек, как я и ожидал это должна была быть ошибка по кислороднику, подключив сканер я наткнулся на проблему, что к сканеру то я подключился а вот к мозгам нет доступа.
Пользовался я сканером OBDLinkMX с wi-fi
И софтиной torque pro.
.
После изучения проблемы отсутствия подключения в мозгам, нашел некий код, который нужно вставить в профиль машины в программе и все должно подключиться:
ATIB 96 \n ATIIA 13 \n ATSH8213F0 \n ATSP4 \n 0100
И действительно, контакт есть, ошибки считались.
Датчик был заменён, чек пропал а вот горящие лампы trc и vsc остались.
Причем абс работает. И никакие проблем нет в машине.
Сканер вообще не увидил проблемы.
Ошибки загораются после метров 2х движения, при старте двигателя их нет.
Самодиагностика показала код 39
Хотя это вроде система vvt-i
Вообщем после почти месяца поисков, и предложений заменить от датчиков абс до мозгов я наткнулся на аналогичную проблему и вот решение:
Ошибка говорит о том что не откалиброван датчик замедления в системе курсовой стабилизации. Возникает он когда к компьютеру в авто подключают не его сканер (К OBD2 подключают X431), он стирает ошибки и калибровку датчиков. После этого ни какие сбросы клемм с акумулятора, ни стираниями ошибки при помощи компутера не убирают её — через несколько метров она снова появляется в виде лампочек VCS OFF и TRACK OFF. Вобщем деалать нужно следующие действия:
1.Включите зажигание.
2.Используя «перемычку» замкните-разомкните контакты Tc и CG в DLC3 4 и более раза в течение 8 секунд.
3.Проверьте включение лампы индикатора VSC, что является признаком «очистки» записи о предыдущей нулевой точке.
4.Выключите зажигание.
5.Убедитесь в том, что упомянутые выше контакты, разомкнуты.
6.Включите зажигание.
7.Убедитесь в том, что индикатор неисправности VSC гаснет через 15 секунд после включения зажигания.
8.После этого выключите зажигание в течение 2 секунд.
9.Соедините Ts и CG в DLC3.
10.Включите зажигание.
11.Убедитесь в том, что индикатор неисправности VSC светится приблизительно 4 секунды и быстро мигает с интервалом 0.13 сек.
12.Если это так, то выключите зажигание в течение 2 сек.
13.Уберите перемычку.
14.Перемещайтесь на машине по крайней мере 5 минут для того, чтобы подтвердить завершение калибровки нулевой точки.
Единственная проблема, что контакт Tс это не 13я клемма разьема а 14я, тут я не понял, ибо с вариантом замыкания разъемов 4-13 инструкция не работает. А вот после всех вышеописанных действий и замыкания разъемов 4 и 14, под рулём, ошибка покинула мою приборную панель.
Успех)
В итоге кто в курсе, каким адаптером диагностировать aristo. Или может проводом.
И диагностика «скрепкой» делается в итоге какими разъёмами?) 4-13 или 4-14
