EasyJTAG Plus
Всем привет

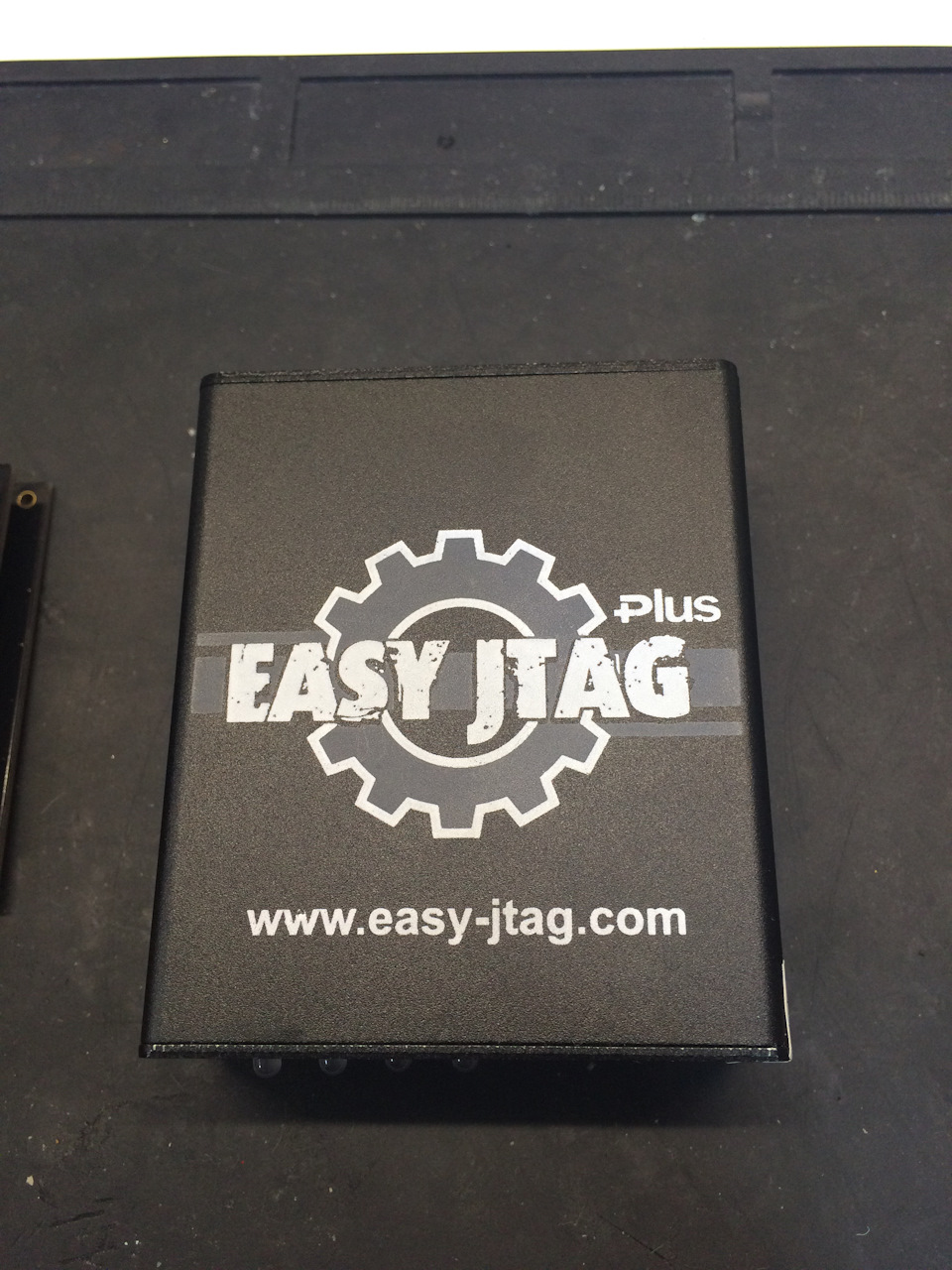

Осваиваю новый прогер EasyJTAG Plus. Потенциал большой у него с резервом лет на пять.
ОФ сайт
Easy JTAG один из самых популярных и функциональных продуктов на рынке в течении многих лет, но темпы роста объемов флеш-памяти и появление новых технологий вдохновили нас выпустить обновленную платформу Easy JTAG Plus.
Платформа Easy JTAG из-за значительных её ограничений была переписана с нуля для получения топовых скоростных характеристик и необходимой гибкости. Результатом данной работы оказался высокопродуктивный и очень стабильный интерфейс. Быстродействие интерфейса (eMMC 5.0, 8bit) превышает практически все доступные в данный момент решения на рынке GSM-программаторов.
Обновленный интерфейс имеет большой запас технологических возможностей для будущих обновлений, таких как NAND* и UFS* протоколы.
Особенности нового оборудования:
Обновлён процессор LPC1768 до SAM3X8E.
Обновлена ПЛМ(FPGA) XILINX SPARTAN 3 до более емкой SPARTAN 6.
Обновленная система питания – Full Digital PWM with ADC control.
Добавлен разъем micro USB для дополнительного питания бокса.
Добавлен коммутатор для токовой защиты VCC and VCCQ.
Обновлён USB интерфейс: USB 2.0 480 Mbit/c (High Speed)
Полностью интегрированный ISP движок: Z3X High Power Pro Engine (4 MB/s )
Поддержка ISP соединения по 1 and 4 bit* шинам.
Добавлен 8 bit eMMC интерфейс со скоростью до 42 Мгц
Интегрирован NAND* контроллер NFC with 4 Kbyte RAM buffer and ECC
Интегрирован M-PHY* интерфейс.
Интегрирован SPI движок. Скорость до 21 MHz для поддержки SPI Flash Памяти
Встроенный модуль самодиагностики ( Отсеивание 90% непропаев и т.п.).
Интегрированный CCID КардРидер для возможности запускать весь софт Z3X.
Основными преимуществами нового оборудования являются:
Ускорена передача данных ПК-Бокс до 40 MB/s
Скорость JTAG увеличена на 20%
Скорость ISP по 1 линии увеличена до 4 MB/s
Скорость ISP по 4 линиям увеличена до 12 MB/S (eMMC 5.0+) **
Скорость eMMC сокета 4 Bit до 18 MB/s
Скорость eMMC сокета 8 Bit до 28 MB/s ( eMMC 5.0+ )
Совместимость с 99% ПК пользователей
Совместимость Easy JTAG gen ISP адаптерами (1bit)
Более продвинутое ISP (не нужны громоздкие адаптеры с внешним питанием)
Совместимость с eMMC большинством существующих сокетов ( адаптеры )
Полный Plug and Play современных Windows OS (8, 8.1, 10)
Поддержка древних OS таких как Windows XP
Вторая прекрасная новость — это комплектация Easy JTAG Plus Box ***
Сочетание высококачественных материалов с лучшими инженерными решениями воплотилось в уникальный разъем для обслуживания eMMC микросхем.
Отныне каждый полный комплект Easy JTAG Plus будет укомплектован этим удивительным аксессуаром!
Особенности eMMC сокета:
Выполнен из высококачественных материалов и компонентов
Выдерживает до 10000 циклов работы
Поддерживает широкий спектр eMMC микросхем( BGA 153/169, BGA 162/186, BGA 221, BGA 529)
Поддерживает высокие скорости 8 битной шины (до 40 MB/s)
EMI Resistant Design, Low Noise Components.
Integrated power logic! No need of the additional power!
Защита от КЗ два само восстанавливаемых предохранителя (0.5A).
Как и любой продукт Z3X — лучшее решение!
Комплектации боксов:
Easy-JTAG Plus Полный набор :
Z3X EMMC Сокет (BGA153/169, BGA 162/186, BGA 221, BGA 529)
Программатор Easy-JTAG Plus
Z3X Smart Карта с активацией Easy JTAG PLUS
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X и техническая поддержка ******
Easy-JTAG Plus Облегченный набор :
Программатор Easy-JTAG Plus
Z3X Smart Карта с активацией Easy JTAG PLUS
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X и техническая поддержка ******
Easy-JTAG Plus модернизационный комплект :
Z3X EMMC Сокет (BGA 153/169, BGA 162/186, BGA 221, BGA 529)
Программатор Easy JTAG Plus
Free Activation for new users (6 months old boxes) *
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X и техническая поддержка ******
Smart Карта не включена в комплект ( необходимо использовать старую )
Easy-JTAG Plus Облегченный модернизационный комплект :
Программатор Easy-JTAG Plus
Free Activation for new users (6 months old boxes) *
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X и техническая поддержка ******
Smart Карта не включена в комплект ( необходимо использовать старую )
Z3x easy jtag что это
 |  |  |
 |  |  |
В данной теме будут размещаться различные инструкции по работе с боксом. Часть картинок, вставленных в текст будут ссылками с другого форума.
Чтобы не создавать несколько тем, на этом форуме будет все в одной закрытой теме, чтобы она была максимально информативной.
Таким образом мы имеем следующие виды подключения к EasyJTAG:
1) JTAG
2) eMMC
3) ISP eMMC
4) HiPower CLK ISP eMMC
5) SPI
2) Подключение eMMC:
Подключение требует внешних стабилизаторов.
Примерная минимальная схема адаптера:
Либо можно купить готовое решение, например такое:
К адаптеру можно использовать или колодки:
3) Подключение ISP eMMC:
Аналогично предыдущему, только вместо колодки используется платка для подпайки на плату аппарата:
К плате подпаиваются все линии: CMD, CLK, Data0, +1,8v, +2,8v, GND
4) HiPower CLK ISP eMMC
К плате подпаиваются только 4 линии: CMD, CLK, Data0, GND
Питание берется от контроллера питания аппарата, для этого аппарат должен быть включен кнопкой питания от АКБ или от USB (для Qualcomm или MTK).
Для того, чтобы тока линии сигнала CLK хватило, чтобы задать свою частоту работы с eMMC, используется объединение линий CLK:
Плата со стабилизаторами здесь не используется.
требуется плата со стабилизаторами. На рисунке VCC берется с RJ45 разъема, но там 5v, поэтому нужно добавить стабилизатор на нужное для микросхемы напряжение (1,8-2,8-3,3v)
Подключение к EasyJTAG Plus Box:
2) ISP, HiPower CLK ISP.
HiPowerCLK не требует уже 4 линий, работает по 1 линии.
В данном режиме требуются конденсаторы по питаниям VCC, VCCQ, если использовать это подключение с подпайкой микросхемы не на плате аппарата, где эти конденсаторы уже есть.
Данное подключение рассчитано на прямое подключение колодок:
| | |
| | |
Сейчас и в дальнейшем, при описании работы с EMMC мы будем отталкиваться от работы в программе eMMC tool, которую также называют Easy Jtag Plus.
Модуль eMMC_tool предствляет собой развитие программы EasyJtag Classic в области работы с eMMC. Данный модуль объединяет собой несколько программ типа Direct Odin и Direct Qualcomm, которые изначально были написаны для попыток записи прошивок напрямую в eMMC и общей работы c eMMC.
Основная кнопка программы это Detect EMMC, для проверки подключения и определения, «живая» ли микросхема вообще, т.е. реагирует она на внешние комманды или нет. По данной команде из микросхемы вычитываются основные данные: CID, CSD, размеры разделов, основные биты конфигурации, хранящиеся в Extended CSD (ExtCSD).
CID содержит информацию о производителе микросхемы, название микросхемы, месяц год производства и серийный номер.
ExtCSD представляет собой блок регистров (512 байт), в которых хранится конфигурация микросхемы.
Сама микросхема eMMC представляет собой память с контроллером (интерфейсом), и с точки зрения устройства содержит в себе
1) 4 основных раздела ( ROM1, ROM2, ROM3, RPMB ),
2) до 4 разделов GP ( GP1-GP4 ),
3) регистры конфигурации Extended CSD (ExtCSD)
Раздел ROM1 является основным разделов в который пишутся данные (прошивка), и содержит в себе все разделы,
сформированные с помощью таблицы разделов.
ROM2,3 (Boot1,2) являются разделами в котором хранится загрузчик, отправляемый в процессор
(например, MTK (Mediatek), Exynox (Samsung)), или откуда процессор сам его берет (Intel, HiSilicon)
Размеры ROM2/3/RPMB можно изменить только на EMMC Samsung до ревизии Extended CSD v1.8 (MMC v 5.1), в остальных случаях их размер остается таким, каким его задали на заводе. В большинстве случаев размер не имеет значения, потому как обычно загрузчики редко превышают размер 512KB. Но есть аппараты, которые используют RPMB и отказываются работать с микросхемами, которые предназначены для аппаратов с процессорами Tegra (Nvidia), в которых обычно конфигурируется размер RPMB равным нулю
Также для процессоров MTK со scatter файлами первых версий (например, для процессоров MT6589), сумма размеров ROM2/3/RPMB не может быть больше начала раздела MBR, который должен быть записан по адресу указанному в scatter, который для MT6589 процессора равен 0x600000 (6MB).
Поэтому eMMC с размерами ROM2/3/RPMB 2/2/2MB или 2/2/0,5MB будет работать с MT6589, а с размерами ROM2/3/RPMB 4/4/4 уже не будет.
Раздел(ы) GP1 создаются на всех типах eMMC, поддерживающих General Partition Configuring, однократно. При этом наблюдались проблемы с созданием разделов GP1-GP4 на микросхемах Toshiba.
Лог детакта eMMC, базовая информация о eMMC.
В настройках eMMC_Tool есть галочка «Shot info about eMMC in log». Данная настройка позволяет выводить только основную информацию в логе детекта eMMC.
Первые строки позволяют понять, есть ли физический контакт по линии CMD, которая служит основной линией передачи команд в eMMC.
Тем не менее, при нестабильности коннекта можно увеличить VIO в программе, это позволит за счет перетока тока из бокса в интерфейс eMMC улучшить коннект с проблемным подключением. Настоятельно не рекомендуется повышать больше чем на 1 шаг или ставить ниже реального VCCQ.
Если CMD Active Level сильно занижено ( 300-500mV ), это значит обычно отсутствие контакта по линии CMD или отсутствие PullUp резисторов между линией CMD и VCCQ в интерфейсе подключения eMMC. Если занижен CMD PullUp Level, это значит, что линия CMD закорочена на землю.
Дальше выводятся размеры ROM1, ROM2, ROM3, RPMB. Т.к. размеры ROM2/3 всегда одинаковы, они выводятся одной строкой.
Для того, чтобы в процессе работы с eMMC были видны основные ее параметры, они дублируются над логом одной строкой или по нажатию на кнопку под ней в расширенном виде с расшифровкой.
В первой строке выводится краткая информация: EMMC Brand, NAME, информация о разделе загрузки (boot from
, являющегося расшифровкой регистра 179 ExtCSD, кол-во линий data по которым передается boot, записанное в регистре 177 ExtCSD (bus config).
В расширенном варианте также отображаются цифровые значения регистров 179/177 ExtCSD, значение регистра 162 ExtCSD с расшифровкой.
Кроме этого выводится значение регистра конфигурации [PARTITION_SETTING_COMPLETED], 0x01 в котором означает, что раздел ROM1 окончательно сконфигурирован, и создание в нем или изменение разделов GP1-GP4 невозможно.
В расширенном варианте лога выводится еще строка информация по регистру ExtCSD [PARTITIONING_SUPPORT], который отображает возможности eMMC к созданию дополнительных разделов GP1-GP4, битовый регистр, может иметь значения 0x00, 0x01, 0x03, 0x07. Из них 0x00 означает, что микросхема не поддерживает создание GP1-GP4, остальные значения связаны с вариантами конфигурирования GP1-GP4, чем больше значение тем больше опций при создании этих разделов поддерживает eMMC.
Частично или полностью неисправные eMMC.
Признаки плохого контакта eMMC в сокете или же полной неисправности eMMC являются строки:
Can’t init device. Reason: CMD Timeout Error
Can’t init device. Reason: OCR Ready Timeout Error [Check VCC or eMMC DEAD]
Can’t init device. Reason: CARD is Password Locked
У полуживых микросхем в CID выдается информация, которая говорит о том, что микросхема находится в boot-режиме.
Признаком boot-режима eMMC Samsung является eMMC NAME 000000, и rev.0x56. Так же выглядит запуск eMMC Samsung используя TP (test-point). В eMMC Samsung до MMC rev 5.0 (и в некоторых rev 5.0), чаще всего можно восстановить прошивку eMMC, но это не всегда гарантирует, что она после этого долго проработает (зависит от причины, по которой она оказалась в boot).
Для других eMMC, кроме перечисленных Samsung, восстановление firmware eMMC (вывод из boot) пока не предоставляется возможным. При этом нужно учитывать что Hynix и Sandisk падают в boot при значительном износе ячеек памяти, что значит, что долго они работать после возможного восстановления не будут.
| | |
| | |
Подготовка eMMC для установки в устройство
Большинство замен eMMC производится на мобильных телефонах и планшетах. И возникает вопрос, что нужно прошить в eMMC, чтобы после её установки в плату мы получили бы или полностью работоспособное устройство, или же, чтобы хотя бы иметь возможность подключить устройство к компьютеру-ноутбуку, чтобы устройство «отдетектилось» как USB устройство.
Тема достаточно широкая, поэтому начнем с простых вещей.
Есть 4 способа это сделать:
1) из файла extcsd, сохранённого с такого же устройства;
2) из файла extcsd, сохранённого с такого же устройства, во время прошивки eMMC;
3) с помощью предустановленных вариантов;
4) вручную.
Вариант 4 (для экспертов):
В дальнейшем большинство устройств на процессорах MTK программируются (прошиваются) компьютером через родной FlashTool для MTK.
6) SpreadTrum
— записать Boot cfg, и записать начало дампа ROM1 (100-500MB), в которых содержатся bootloaders, boot, recovery и другие необходимые разделы для запуска устройства в Recovery и в дальнейшем записать в него прошивку через компьютер или SD карту.
Более подробно в следующих сообщениях по каждому vendor будут инструкции с примерами.
Z3x easy jtag что это
Easy JTAG PLUS Запуск!
Спасибо, что проявляли постоянный интерес к Easy JTAG Plus в течение последних месяцев перед выпуском.
Easy JTAG один из самых популярных и функциональных продуктов на рынке в течении многих лет, но темпы роста объемов флеш-памяти и появление новых технологий вдохновили нас выпустить обновленную платформу Easy JTAG Plus.
Отдельно хотим высказать благодарность наиболее терпеливым и усердным тестировщикам с этого форума, благодаря их усилиям добавлены десятки полезных функций.
Обновленный интерфейс имеет большой запас технологических возможностей для будущих обновлений, таких как NAND* и UFS* протоколы.
Особенности нового оборудования:
Обновлён процессор LPC1768 до SAM3X8E.
Обновлена ПЛМ(FPGA) XILINX SPARTAN 3 до более емкой SPARTAN 6.
Обновленная система питания – Full Digital PWM with ADC control.
Добавлен разъем micro USB для дополнительного питания бокса.
Добавлен коммутатор для токовой защиты VCC and VCCQ.
Обновлён USB интерфейс: USB 2.0 480 Mbit/c (High Speed)
Полностью интегрированный ISP движок: Z3X High Power Pro Engine (4 MB/s )
Поддержка ISP соединения по 1 and 4 bit* шинам.
Добавлен 8 bit eMMC интерфейс со скоростью до 42 Мгц
Интегрирован NAND* контроллер NFC with 4 Kbyte RAM buffer and ECC
Интегрирован M-PHY* интерфейс.
Интегрирован SPI движок. Скорость до 21 MHz для поддержки SPI Flash Памяти
Встроенный модуль самодиагностики ( Отсеивание 90% непропаев и т.п.).
Интегрированный CCID КардРидер для возможности запускать весь софт Z3X.
Основными преимуществами нового оборудования являются:
Ускорена передача данных ПК-Бокс до 40 MB/s
Скорость JTAG увеличена на 20%
Скорость ISP по 1 линии увеличена до 4 MB/s
Скорость ISP по 4 линиям увеличена до 12 MB/S (eMMC 5.0+) **
Скорость eMMC сокета 4 Bit до 18 MB/s
Скорость eMMC сокета 8 Bit до 28 MB/s ( eMMC 5.0+ )
Совместимость с 99% ПК пользователей
Совместимость Easy JTAG gen ISP адаптерами (1bit)
Более продвинутое ISP (не нужны громоздкие адаптеры с внешним питанием)
Совместимость с eMMC большинством существующих сокетов ( адаптеры )
Полный Plug and Play современных Windows OS (8, 8.1, 10)
Поддержка древних OS таких как Windows XP 😉
Особенности eMMC сокета:
Easy-JTAG Plus Полный набор :
Z3X EMMC Сокет (BGA153/169, BGA 162/186, BGA 221, BGA 529)
Программатор Easy-JTAG Plus
Z3X Smart Карта с активацией Easy JTAG PLUS
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X ( 1 Год )
Easy-JTAG Plus Облегченный набор :
Программатор Easy-JTAG Plus
Z3X Smart Карта с активацией Easy JTAG PLUS
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X ( 1 Год )
Easy-JTAG Plus модернизационный комплект :
Z3X EMMC Сокет (BGA 153/169, BGA 162/186, BGA 221, BGA 529)
Программатор Easy JTAG Plus
Free Activation for new users (6 months old boxes) *
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X ( 1 Год )
Smart Карта не включена в комплект ( необходимо использовать старую )
Easy-JTAG Plus Облегченный модернизационный комплект :
Программатор Easy-JTAG Plus
Free Activation for new users (6 months old boxes) *
USB A-B кабель
Набор переходников (JTAG, ISP 1 BIT, ISP 4 BIT, U-SOCKET, E-SOCKET)
Бесплатный доступ к зоне поддержки Z3X ( 1 Год )
Smart Карта не включена в комплект ( необходимо использовать старую )
Специальное предложение для пользователей, купивших старый бокс менее 6 месяцев назад:
Easy JTAG Plus Модернизационный комплект: 109$
Easy JTAG Plus Облегченный модернизационный комплект: 49$
Цены рекомендованы для реселлеров и могут отличаться в зависимости от региона. Доставка в цену не включена.
* : Поддержка UFS и NAND устройств из за высоких скоростей будет требовать специальных сокетов и будет представлена в будущих релизах софта.
** 4 BIT ISP технология проходит тестирование и будет доступна в ближайших обновлениях бокса.
*** Сокет для eMMC микросхем включен только в полных комплектациях.
**** Процедура обновления требует внесения серийного номера карты в специальній список реселлером.
***** Поставщик оставляет за собой право изменять состав кабелей и аксессуаров, которые входят в комплект поставки. Это связано со стремительным технологическим развитием и усилиями, направленными на полнейшее удовлетворение потребностей пользователей. Поэтому предложенный выше список является ориентировочным. Более подробную информацию можно получить у авторизованных продавцов.
