Пошаговая процедура ремонта материнской платы ноутбука
Материнская плата ноутбука не включается. На примере ASUS A6F рассмотрим общий принцип ремонта и поиска неисправностей, которые препятствуют запуску материнской платы и поможет нам в этом POWER On Sequence (такая страничка имеется во многих схемах ноутбуков).
По диаграмме можно отследить всю процедуру запуска материнской платы, начиная с момента включения питания и вплоть до готовности процессора выполнять инструкции BIOS и определить, на каком из этапов у нас происходит ошибка. В той же pdf-ке к материнской плате, можно найти более детальную схему распределения напряжений:
0-1 Входные напряжения питания A/D_DOCK_IN и AC_BAT_SYS
Первым делом следует убедиться в наличии питающего напряжения 19 вольт на входе материнской платы и, желательно, напряжения с АКБ (аккумуляторной батареи). Отсутствие входных напряжений A/D_DOCK_IN и АС_ВАТ_SYS представляется достаточно частой проблемой и проверку следует начинать с блока питания и разъёма на плате.
Если напряжение на участке (разъём — P-mosfet) отсутствует, то необходимо разорвать связь между сигналами A/D_DOCK_IN и AC_BAT_SYS. Если напряжение со стороны A/D_DOCK_IN появилось, то причина неисправности скрывается дальше и надо разбираться с участком (P-mosfet — нагрузка):
Необходимо исключить вариант короткого замыкания (КЗ) по AC_BAT_SYS (19В). Чаще всего, КЗ заканчивается не дальше, чем на силовых транзисторах в цепях, требующих высокой мощности (питание процессора и видеокарты) или на керамических конденсаторах. В ином случае, необходимо проверять все, к чему прикасается AC_BAT_SYS.
Если КЗ отсутствует, то обращаем внимание на контроллер заряда и P-MOS транзисторы, которые являются своеобразным «разводным мостом» между блоком питания и аккумулятором. Контроллер заряда выполняет функцию переключателя входных напряжений. Для понимания процесса работы, обратимся к datasheet, в котором нас интересует минимальные условия работы контроллера заряда:
Как видно по схеме, контроллер MAX8725 управляет транзисторами P3 и P2, тем самым переключая источники питания между БП и аккумулятором — P3 отвечает за блок питания, а P2 за аккумулятор. Необходимо проверить работоспособность этих транзисторов.
Разберем принцип работы контроллера. При отсутствии основного питания, контроллер автоматически закрывает транзистор P3 (управляющий сигнал PDS) тем самым перекрывая доступ блока питания к материнской плате и открывает транзистор P2 (управляющий сигнал PDL). В таком случае плата работает только от аккумулятора.
Если мы подключим блок питания, контроллер должен перекрыть питание от аккумулятора закрывая P2 и открывая P3, обеспечив питание от внешнего блока питания и зарядку аккумулятора.
При диагностике входного напряжения от сети мы не используем аккумулятор и проверяем только сигнал PDS. В нормальном режиме он должен «подтягиваться» к земле, тем самым открывая P-MOS и пропуская 19В на плату. Если контроллер неправильно управляет транзистором P3, то необходимо проверить запитан ли сам контроллер. Затем проверяем основные сигналы DCIN, ACIN, ACOK, PDS. При их отсутствии, меняем контроллер и, на всякий случай, P-MOS транзисторы.
Если проблем с входными напряжениями нет, но плата все равно не работает, переходим к следующему шагу.
1-2 Питание EC контроллера
Embedded Contoller (EC) управляет материнской платой ноутбука, а именно включением/выключением, обработкой ACPI-событий и режимом зарядки аккумулятора. Также эту микросхему ещё называют SMC (System Management Controller) или MIO (Multi Input Output).
Контакты микросхемы EC контроллера программируются под конкретную платформу, а сама программа, как правило, хранится в BIOS или на отдельной FLASH микросхеме.
Вернувшись к схеме запуска материнской платы, первым пунктом видим напряжение +3VA_EC, которое является основным питанием EC контроллера и микросхемы BIOS. Данное напряжение формирует линейный стабилизатор MIC5236YM:
Благодаря присутствию сигнала AC_BAT_SYS, микросхема должна выдать напряжение +3VAO, которое с помощью диагностических джамперов преобразуется в +3VA и +3VA_EC.
+3VA и +3VA_EC питают Embedded контроллер и BIOS, при этом запускается основная логика платы, которая отрабатывается внутри EC контроллера. Основными причинами отсутствия +3VA и +3VA_EC могут служить короткое замыкание внутри компонентов (ЕС, BIOS и т.д.), либо повреждение линейного стабилизатора или его обвязки.
3 Дежурные напряжения (+3VSUS, +5VSUS, +12VSUS)
После того как был запитан EC и он считал свою прошивку, контроллер выдает разрешающий сигнал VSUS_ON для подачи дежурных напряжений (см. пункт 3 последовательности запуска). Этот сигнал поступает на импульсную систему питания во главе которой стоит микросхема TPS51020:
Как видно на схеме, нас интересуют напряжения, отмеченные на схеме зеленым цветом +5VO, +5VSUS, +3VO, +3VSUS. Для того, что бы эти напряжения появились на плате необходимо что бы микросхема была запитана 19В (AC_BAT_SYS) и на входы 9, 10 приходили разрешающие сигналы ENBL1, и ENBL2.
Разрешающие сигналы на платформе A6F формируются из сигналов FORCE_OFF# и VSUS_ON.
В первую очередь нужно обратить внимание на VSUS_ON который выдается EC контроллером, а сигнал FORCE_OFF# рассмотрим чуть позже. Отсутствие сигнала VSUS_ON говорит о том, что либо повреждена прошивка (хранящаяся в BIOS), либо сам EC контроллер.
Если же напряжение ENBL присутствует на плате и TPS51020 запитан, то значит TPS51020 должен формировать +5VO, +5VSUS, +3VO, +3VSUS (проверяется мультиметром на соответствующих контрольных точках).
Если напряжения +5VO, +3VO не формируются, проверяем эти линии на КЗ или заниженное сопротивление. В случае обнаружения КЗ, разрываем цепь и выясняем, каким компонентом оно вызвано.
При отсутствии или после устранения КЗ, снова проверяем напряжения и если их нет, то меняем сам контроллер вместе с транзисторами которыми он управляет.
4 Сигнал VSUS_GD#
На этом этапе контроллер дежурных напряжений сообщает EC контроллеру о том, что дежурные питания в норме. Проблем тут быть не должно.
5 Сигнал RSMRST#
На этом этапе EC контроллер выдает сигнал готовности системы к включению — RSMRST# (resume and reset signal output). Этот сигнал проходит непосредственно между EC и южным мостом. Причиной его отсутствия может быть сам контроллер, южный мост или прошивка EC.
Прежде чем искать аппаратные проблемы, сначала прошейте BIOS. Если результата нет, отпаиваем и поднимаем соответствующую сигналу RSMRST# 105 ножку EC, и проверяем выход сигнала на EC контроллера. Если сигнал все равно не выходит, то меняем контроллер.
Если сигнал выходит, но до южного моста не доходит, то проверяем южный мост и часовой кварц, в худшем случае меняем сам южный мост.
6 Кнопка включения (сигнал PWRSW#_EC)
На этом этапе необходимо проверить прохождение сигнала от кнопки включения до EC контроллера. Для этого меряем напряжение на кнопке и проверяем ее функциональность, если после нажатия напряжение не падает, то проблема в кнопке. Так же можно закоротить этот сигнал с землей и проверить включение.
7 Сигнал включения (сигнал PM_PWRBTN#)
После того как сигнал от кнопки включения попадает на EC, тот в свою очередь передает этот сигнал в виде PM_PWRBTN# на южный мост.
Если южный мост его успешно принял, то следующим этапом является выдача ответа в виде двух сигналов PM_SUSC#, PM_SUSB#, которые, в свою очередь, являются разрешением южного моста EC контроллеру включать основные напряжения платы (если южный мост никак не реагирует на сигнал PM_PWRBTN#, то проблема скрывается в нем).
8-9 Основные напряжения
Каким образом EC контроллер обрабатывает ACPI-события? В предыдущем пункте было сказано, что южный мост отправляет на EC два сигнала PM_SUSC#, PM_SUSB#. Эти сигналы еще называют SLP_S3# и SLP_S4# (отмечено красным блоком на след схеме):
Рассмотрим более подробно ACPI состояния:
Так вот, состояние этих сигналов отвечает за ACPI состояние питания на материнской плате:
Как видно из последовательности запуска, при появлении сигналов SUSC_EC#, SUSB_EC#, на плате должны появиться следующие напряжения:
Если хоть одного из этих напряжений не будет, плата не запустится, по этому, проверяем каждую систему питания, начиная от +1.8V, заканчивая +12VS.
10 Питание процессора
11 Включение тактового генератора
12 Завершающий сигнал готовности питания (PWROK)
Если этот сигнал присутствует, и логика EC исправна, то это значит, что все напряжения на плате должны быть включены.
13 PLT_RST#, H_PWRGD
PLT_RST# – сигнал reset для северного моста, H_PWRGD сообщает процессору о том, что питание северного моста в норме. Если возникли проблемы с этими сигналами, то проверяем работоспособность северного и южного моста.
Проверка мостов — тема, довольно обширная. Вкратце, можно сказать, что необходимо проверять сопротивления по всем линиям питания этих мостов и при отклонении от нормы мосты нужно менять.
В принципе, обычной диодной прозвонкой сигнальных линий можно определить неисправный мост, но так как микросхемы выполнены в корпусе BGA, добраться до их выводов практически невозможно. Не все выводы приходят на элементы, которые легко достать щупом тестера, поэтому используют специальные вспомогательные диагностические платы (например есть диагностические платы для проверки северного моста и каналов памяти).
14 Завершающий этап
Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.
Комментариев: 2
Здравствуйте. Столкнулся с проблемой прошивки контроллера аккумулятора после замены элементов 18650, дело в том, что напряжение на материнку поступает, но чтобы им воспользоваться мультиконтроллер видимо опрашивает контроллер аккумулятора и по результату опроса в конечном счете продуцирует сам себе какой-то физический enable, чтобы открыть канал питания от аккумулятора.
Вы так досконально разбиратесь в алгоритме последовательности включения, не могли бы подсказать, как сымитировать это разрешение принудительно, потому что программа для прошивки контроллера слишком дорого стоит.
Автоматические выключатели в литом корпусе SENTRON 3VA
Автоматические выключатели 3VA серии SENTRON фирмы Siemens с успехом применяют:
Эффективное ограничение тока происходит за счет двойного разрыва электрической цепи силовыми контактами выключателей 3VA.
Автоматические выключатели в литом корпусе 3VA производятся двумя сериями.
Автоматические выключатели 3VA1
Основное назначение – защита линий от токов короткого замыкания и перегрузки в сетях переменного и постоянного тока.
Номинальный ток в диапазоне от 16А до 160А.
Номинальное напряжение: до 690В.
Термомагнитные расцепители TM
Термомагнитный расцепитель представляет собой комбинацию из двух устройств:
1) тепловой расцепитель (биметаллическая пластина) – защита от тока перегрузки (L)
поворотный переключатель регулировки теплового расцепителя
поворотный переключатель регулировки магнитного расцепителя
Необходимо помнить, что значения тока актуальны при температуре окружающего воздуха не выше +500 °С.
Однополюсные выключатели 3VA11 до 160А с фиксированной настройкой тепловых и электромагнитных расцепителей TM210 FTFM.
 Рамочные зажимы подключения проводников | Номинальный ток, А | Ток теплового расцепителя, А | Ток мгновенной защиты от К.З., А | Заказной номер |
| Отключающая способность до 25kA при 240VAC | ||||
| 16 | 16 | 320 | 3VA1196-3ED16-0AA0 | |
| 20 | 20 | 320 | 3VA1120-3ED16-0AA0 | |
| 25 | 25 | 320 | 3VA1125-3ED16-0AA0 | |
| 32 | 32 | 320 | 3VA1132-3ED16-0AA0 | |
| 40 | 40 | 400 | 3VA1140-3ED16-0AA0 | |
| 50 | 50 | 500 | 3VA1150-3ED16-0AA0 | |
| 63 | 63 | 630 | 3VA1163-3ED16-0AA0 | |
| 80 | 80 | 800 | 3VA1163-3ED16-0AA0 | |
| 100 | 100 | 1000 | 3VA1110-3ED16-0AA0 | |
| 125 | 125 | 1250 | 3VA1112-3ED16-0AA0 | |
| 160 | 160 | 1600 | 3VA1116-3ED16-0AA0 | |
Трехполюсные выключатели 3VA11 до 160А с регулируемой настройкой тепловых и электромагнитных расцепителей TM240 ATAM.
 Рамочные зажимы подключения проводников | Номинальный ток, А | Ток теплового расцепителя, А | Ток мгновенной защиты от К.З., А | Заказной номер |
| Рамочные зажимы подключения проводников | ||||
| 16 | 11…16 | 165…320 | 3VA1196-3EF36-0AA0 | |
| 20 | 14…20 | 165…320 | 3VA1120-3EF36-0AA0 | |
| 25 | 18…25 | 165…320 | 3VA1125-3EF36-0AA0 | |
| 32 | 22…32 | 165…320 | 3VA1132-3EF36-0AA0 | |
| 40 | 28…40 | 200…400 | 3VA1140-3EF36-0AA0 | |
| 50 | 35…50 | 250…500 | 3VA1150-3EF36-0AA0 | |
| 63 | 44…63 | 315…630 | 3VA1163-3EF36-0AA0 | |
| 80 | 56…80 | 400…800 | 3VA1163-3EF36-0AA0 | |
| 100 | 70..100 | 500…1000 | 3VA1110-3EF36-0AA0 | |
| 125 | 88…125 | 625…1250 | 3VA1112-3EF36-0AA0 | |
| 160 | 112…160 | 800…1600 | 3VA1116-3EF36-0AA0 | |
Автоматические выключатели 3VA2
Основное назначение – защита линий и генераторов от токов короткого замыкания и перегрузки в сетях переменного тока.
Номинальный ток в диапазоне от 16А до 630А.
Номинальное напряжение: до 690В.
Электронный расцепитель ETU
Принцип действия расцепителей ETU основан на:
Характеристики расцепления можно гибко настроить и получить надёжную селективную защиту участков электрической цепи от токов короткого замыкания.
Измерение тока производится с помощью катушек Роговского.

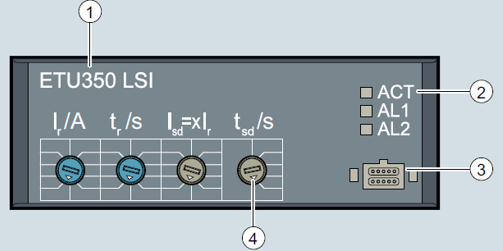

| ETU серии 3 | ||
|---|---|---|
 | 1 | наименование ETU |
| 2 | светодиодные индикаторы | |
| 3 | интерфейс на передней панели | |
| 4 | поворотные выключатели Настройка с помощью поворотных переключателей. | |

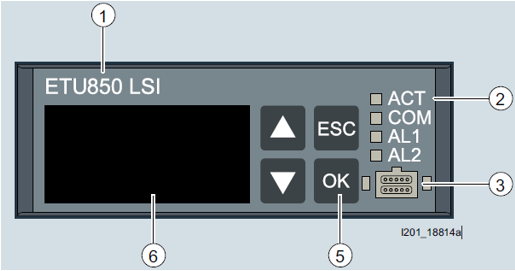

| ETU серии 5 и 8 | ||
|---|---|---|
 | 1 | наименование ETU |
| 2 | светодиодные индикаторы | |
| 3 | интерфейс на передней панели | |
| 5 | кнопки | |
| 6 | дисплей Обновление отображаемой информации происходит ежесекундно. | |
Выключатели 3VA2 до 630А с электронным расцепителем

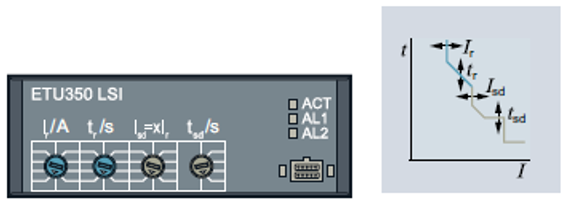

Защита линии и генератора, ETU350 LSI
Регулируемая защита от перегрузок Ir,
Регулируемая защита от коротких замыканий с задержкой Isd (Ir х1,5…10)
Фиксированная мгновенная защита от коротких замыканий Ii
 Винтовые клеммы подключения проводников | Номинальный ток In,A | Уставка тока защиты от перегрузки с выдержкой времени “L” Ir>, A | Ток защиты от К.З. c кратковременной задержкой “S”, I sd,А (Irx…) | Ток мгновенной защиты от токов К.З. “I”, I i,А | Заказной номер |
Отключающая способность до 55kA при 415VAC, ETU350 LSI  | |||||
| 25 | 10…25 | 1,5…10 | 300 | 3VA2025-5HN32-0AA0 | |
| 40 | 16…40 | 1,5…10 | 480 | 3VA2040-5HN32-0AA0 | |
| 63 | 25…63 | 1,5…10 | 736 | 3VA2063-5HN32-0AA0 | |
| 100 | 40…100 | 1,5…10 | 1200 | 3VA2010-5HN32-0AA0 | |
| 160 | 63…160 | 1,5…10 | 1600 | 3VA2116-5HN32-0AA0 | |
| 250 | 100…250 | 1,5…10 | 2500 | 3VA2225-5HN32-0AA0 | |
| 400 | 160…400 | 1,5…10 | 4000 | 3VA2340-5HN32-0AA0 | |
| 630 | 250…630 | 1,5…10 | 6300 | 3VA2463-5HN32-0AA0 | |

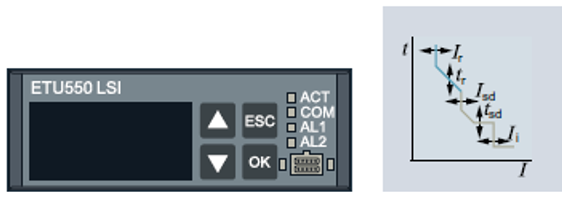

Защита линии и генератора с дисплеем, ETU550 LSI
